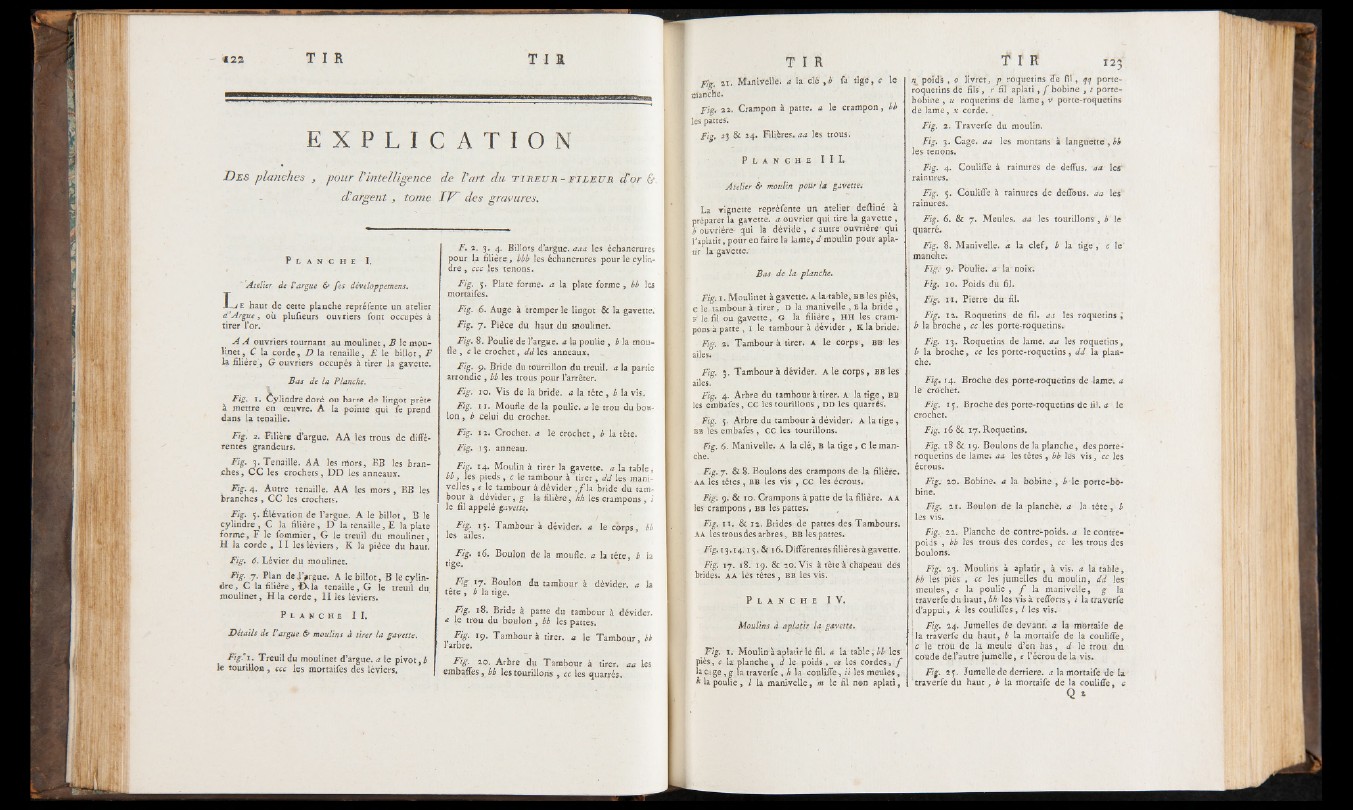

E X P L I C A T I O N
D e s planches , pour l ’intelligence de l ’art du t i r e u r - f i l e u r d’or &.
d ’argent , tome I V des gravures.
P l a n c h e I.
' Atelier de l'argue & fes développement.
e haut de cette p lan che repréfente un atelier
d3Argue, où plufieurs ouvr iers fo n t occupés à
tirer i’or.
A A ouvriers tournant au moulinet, B le moulinet
, C la corde, D la tenaille , E le billot, F
la filière , G ouvriers occupés à tirer la gavette.
Bas de la Planche.
Fig. i . Cylindre doré ou barre de lingot prête
à mettre en oeuvre. A la pointe qui fe prend
dans la tenaille.
Fig. 2. Filière d’argue. A A les trous de différentes
grandeurs.
Fig. 3. Tenaille. AA les njors, BB les branches
, C C les crochets, DD les anneaux.
Fig. 4. Autre tenaille. A A les mors, BB les
branches , C C les crochets.
Fig. 5. Élévation de l’argue. A le billot, B le
cylindre , C la filière , D la tenaille, E la plate
forme, F le fommier, G le treuil du moulinet,
H la corde , 11 les léviers, K la pièce du haut.
Fig. 6. Lévier du moulinet.
Fig- 7- Plan de J V gu e . A le billot, B le cylindre
, C la filière, -D, la tenaille, G le treuil du.
moulinet, H la corde, I I les léviers.
P l a n c h e II.
Détails de l'argue & moulins à tirer la gavette.
Fig"1. Treuil du moulinet d’argue. a le p iv o t,b
le tourillon , ccc les mortaifes des léviers.
F. 2. 3. 4. Billots d’argue. aaa les échancrures
pour la filière , bbb les échancrures pour le cylindre
, çcc les tenons.
Fig. 3. Plate forme, a la plate forme, bb les
mortaifes.
Fig. 6. Auge à tremper le lingot & la gavette.
Fig. 7. Pièce du haut du moulinet.
Fig. 8. Poulie de l’argue, a la poulie , b la moufle
, c le crochet, dd les anneaux.
Fig. 9. Bride du tourrillon du treuil, a la partie
arrondie , bb les trous pour l’arrêter.
Fig. 10. Vis de la bride, a la tête , b la vis.
Fig. 11. Moufle de la poulie, a le trou du boulon
, b celui du crochet.
Fig. 12. Crochet, a le crochet, b la tête.
, Fig. 13. anneau.
Fig. 14. Moulin à tirer la gavette. a la table,
bb j les pieds , c le tambour à tirer , dd les manivelles
, e le tambour à dévider , ƒ la bride du tam-
| bour a dévider, g la filière, hh les crampons , i
le fil appelé gavette.
Fig. 13. Tambour à dévider, a le corps, bb
les ailes.
Fig. 16. Boulon de la moufle, a la tête, b la
tige.
x Fig 17. Boulon du tambour à dévider, a la
tête , b la tige.
Fig. 18. Bride à patte du tambour à dévider.
a le trou du boulon , bb les pattes.
Fig- 19* Tambour a tirer, a le Tambour, bb
1 arbre.
Fig. 20. Arbre du Tambour à tirer, aa les
embaffes, bb les tourillons , cc les quartés.
Fig. 21. Manivelle* a la clé‘ , b' fa tige, c le
oiariefte.
Fig* 22. Crampon à patte, a le crampon, bb
les pattes’.
Fig, & 24. Filières, aa les trous.
P L A N C H E I I I .
Atelier & moulin poür ld gavetta
La vignette repréfente un atelier deffiné à
préparer la gavette. a ouvrier qui tire la gavette,
b ouvrière- qui la dévide , c autre ouvrière1 qui
l'aplatit, pour en faire la lame, ^ moulin pour apla- ;
tir la gavette.
Bas de la planche.
Fig, 1 . Moulinet à gavette. A la/table, b nies piés,
C le. tambour à tirer, D la manivelle , E la bridé ,
F’ le fil ou gavette, G la filière, HH les crampons
à patte , 1 le tambour à dévider , K la bride.
Fig. 2; Tambour à tirer. A le corps, bb les
ailes,
Fig. 3. Tambour à dévider. A le corps, bb les
ailes.
Fig. 4. Arbre du tambour à tirer. A la tige , bb
les embafes, CC les tourillons , dd les quarrés.
Fig. 3. Arbre du tambour à dévider. A la tige,
b b les embafes, CC.les tourillons.
Fig. 6. Manivelle. A la clé’, B la tige, c le manche.
Fig. j . & 8. Boulons des crampons de la filière.
aa les têtes , b b les vis , c c les écrous*
Fig. 9. & 10. Crampons à patte de la filière. AA
les crampons , b b les pattes.
Fig. 11. & 12. Brides de pattes des Tambours.
AA les trous des arbres, BB les pattes*
Fig. 13.14.13. & 16* Différentes filières à gavette.
Fig. 17. 18. 19. & 20. Vis à tête à chapeau des
brides, aa lès têtes, b b les vis.
P l a n c h e IV.
Moulins à aplatir la-gavette.
Fig. 1. Moulin a aplatir lé fil. a la table^M les
piés , c la planche , d le- poids , eè les cordes, ƒ
la cage , g la traverfe , h la couliffe, ïi les meules,
k la poulie , / la manivelle, m le fil non aplati,
n poids; , 0 livret, p roquetins cTe f il, qq porte-
roquetins de fils, r fil aplati, ƒ bobine , t porte-
bobine , u roquetins' de lame, v portè-roquetins
de lame, x corde.
Fig. 2. Traverfe du moulin.
Fig. 3. Cage, aa les montans à languette, bb
les tenons.
Fig. 4. Couliffe à rainures de deffus. aa les"
rainures.
Fig. 5. Couliffe à rainures de deffous. aa les
rainures.
Fig. 6. & 7. Meules, aa les tourillons , b' le
quarré.
Fig. 8. Manivelle, a la clef, b la tige , c le
manche.
Fig: 9. Poulie, a- la noix.
| Fig. 10. Poids du fil.
Fig. 11. Pierre du fil.
Fig. 12. Roquetins de fil. aa les roquetins ÿ
[ b la broche, cc les porte-roquetins*
1 Fig. 13. Roquetins de lame, aa les roquetins,
1 b la broche, cc les porte-roquetins, dd la planche.
Fig. 14. Broche des porte-roquetins de lame, a
le crochet.
j Fig. 13. Broche des porte-roquetins de fil. 0 le
i crochet.
j Fig. 16 & 17. Roquetins.
i Fig. 18 & 19. Boulons de la planche, desporte-
• roquetins de lame; aa les têtes , bb lés vis, cc les
j écrous.
S Fig: 20. Bobine, a la bobine, b le porte-boi
brne.
| Fig. 21. Boulon de la planché, a la tête, b
| les vis.
Fig.: 22. Planche de contre-poids, a le contre-
i poids , bb les trous des cordes , cc les trous des
; boulons.
, Fig. 23. Moulins à aplatir, a v is , a la table,
1 les piés , cc les jumelles du moulin, dd les
; meules, e la poulie , ƒ la manivelle, g la
l traverfe du haut, hh les vis à refforts, i la traverfe
i d’appui, k les couliffes, / les vis.
j Fig. 24. Jumelles de devant, a la mortaife de
! la traverfe du haut, b la mortaife de la couliffe,
c le trou de la meule d’èn bas, d le trou du
coude dé l’autre jumelle, e l’écrou de la vis.
Fig. 23. Jumelle de derrière, a la mortaife de la
1 traverfe du haut ? b la mortaife de la couliffe, c
