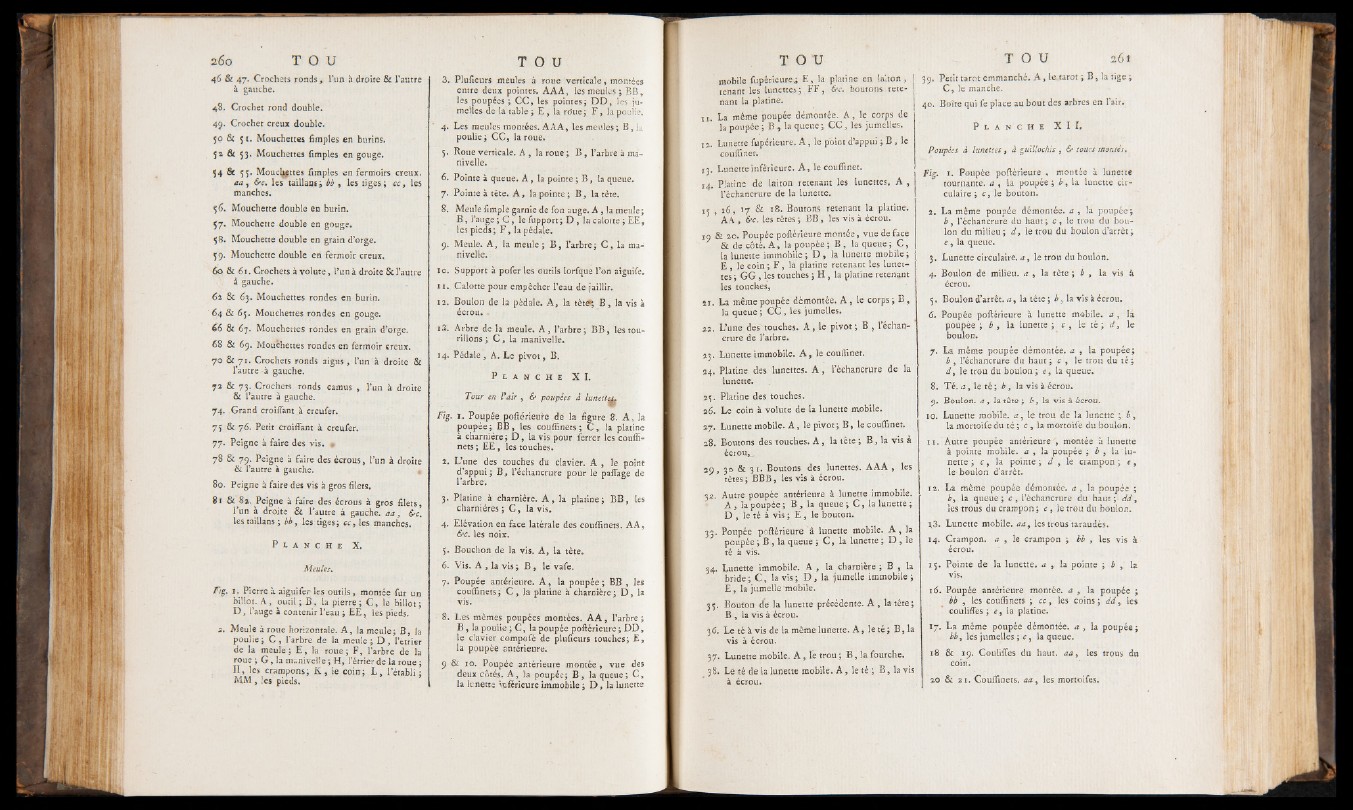

46 & 47. Crochets ronds, l ’un à droite & l’autre
à gauche.
48, Crochet rond double.
4§>. Crochet creux double.
50 & 31. Mouchettes fimples en burins.
5a & 53. Mouchettes fimples en gouge.
34 & 55* Moucljfttes fimples en fermoirs creux.
aa , &c. les taillans ; bb , les tiges ; cc, les
manches.
56. Mouchette double en burin.
$7. Mouchette double en gouge.
58. Mouchette double en grain d’orge.
59. Mouchette double en fermoir creux.
60 & 61. Crochets à volute, l’un à droite & l’autre
à gauche.
61 & 63. Mouchettes rondes en burin.
64 & 63. Mouchettes rondes en gouge.
66 & 67. Mouchettes rondes en grain d’orge.
68 & 69. Mouchettes rondes en fermoir creux.
70 & 71. Crochets ronds aigus, l’un à droite &
l’autre à gauche.
72 & 73. Crochets ronds camus , l’un à droite
& l’autre à gauche.
74. Grand croiflantii creufer.
75 & 76. Petit croiffant à creufer.
77. Peigne à faire des vis. «
78 & 79. Peigne à faire des écrous, l’un à droite
& l’autre à gauche.
80. Peigne à faire des vis à gros filets.
81 & 82. Peigne à faire des écrous à gros filets,
l’un à droite & l’autre à gauche, a a , &c.
les taillans; bb, les tiges; cc, les manches.
P l a n c h e X.
Meules.
Fig. 1. Pierre à aiguifer les outils, montée fur un
billot. A , outil; B , la pierre; C , le billot;
D , l’auge à contenir l’eau ; £E^ les pieds.
2. Meule à roue horizontale. A , la meule; B , la
poulie ; C , l’arbre de la meule ; D , l’ètrier
de la meule; E , la roue; F , l’arbre de la
roue ; G , la manivelle ; H, l’étrier de la roue ;
I I , les crampons; K , le coin; L , l ’établi;
M M , les pieds.
3. Plufieurs meules à roue verticale, montées
entre deux pointes. A A A , les meules ; B B ,
les poupées; C C , les pointes; D D , les jumelles
de la table ; E , la rdue ; F , la poulie.
4. Les meules montées. AAA , les meules; B , la
poulie; C C , la roue.
5. Roue verticale. A , la roue ; B , l’arbre à manivelle.
6. Pointe à queue. A , la pointe ; B , la queue.
7. Pointe à tête. A , la pointe ; B , la tète.
8. Meule fimple garnie de fon auge. A , la meule ;
B , l’auge ; C , le fupport; D , la calotte ; EE,
les pieds; F , la pédale.
9. Meule. A , la meule ; B , l’arbre; C , la manivelle.
10. Support à pofer les outils lorfque l’on aiguife.
11. Calotte pour empêcher l’eau de jaillir.
12. Boulon de la pédale. A , la têtd*; B , la vis à
écrou. .
13. Arbre de la meule. A , l’arbre; B B , les tourillons
; C , la manivelle.
14. Pédale, A. Le pivot, B.
P l a n c h e XI .
Tour en Vair , & poupées â lunette^
Fig. 1. Poupée poflérieure de la figure 8. A , la
poupée ; B B , les couflinets ; C , la platine
à charnière; D , la vis pour ferrer les couflinets
; E E , les touches.
2. L’une des touches du clavier. A , le point
d’appui ; B , l’échancrure pour le paffage de
l’arbre.
3. Platine à charnière. A , la platine; B B , les
charnières ; C , la vis. -
4. Elévation en face latérale des couflinets. A A ,
&c. les noix.
5. Bouchon de la vis. A , la tête.
6. Vis. A , la vis ; B , le vafe.
7. Poupée antérieure. A , la poupée; BB , les
couflinets ; C , la platine à charnière ; D , la
vis.
8. Les mêmes poupées montées. A A , l’arbre;
B , la poulie ; C , la poupée poflérieure ; DD ,
le clavier compofé de plufieurs touches; E ,
la poupée antérieure.
9 & 10. Poupée antérieure montée, vue des
deux côtés. A , la poupée; B , la queue; C ,
la lunette inférieure immobile ; D , la lunette
mobile fupérieure,; E , la platine en laiton ,
tenant les lunettes; F F , &c. boutons.retenant
la platine.
I I . La même poupée démontée. A , le corps de
la poupée ; B , la queue ; C C , les jumelles.
t %. Lunette fupérieure. A , le point d’appui ; B , le
couflinet.
13. Lunette inférieure. A , le couflinet.
14. Platine de laiton retenant les lunettes. A ,
l’échancrure de la lunette.
13 , 16 , 17 8c 18. Boutons retenant la platine.
’ AA , 6'c. les têtes ; B B , les vis à écrou.
19 & 20. Poupée poflérieure montée, vue de face
& de côté. A , la poupée ; B , la queue ; C ,
la lunette immobile ; D , la lunette mobile ; 1
E , le coin ; F , la platine retenant les lunettes;
G G , les touches ; H , la platine retenant
les touches,
ai. La même poupée démontée. A , le corps; B ,
la queue ; C C , les jumelles.
22. L’une des touches. A , le pivot ; B , l’echan-
entre de l’arbre.
23. Lunette immobile. A , le couflinet.
24. Platine des lunettes. A , l’èehancrnre de la
lunette.
25. Platine des touches.
26. Le coin à volute de la lunette mobile.
27. Lunette mobile. A , le pivot ; B , le couflinet.
28. Boutons des touches. A , la tête ; B , la vis à
écrou,,.
29 . 30 & 31. Boutons des lunettes. A A A , les
têtes ; BBB, les vis à écrou.
32. Autre poupée antérieure à lunette immobile.
A , la poupée ; B , la queue ; C , la lunette ; j
D , le té à vis ; E , le bouton.
33. Poupée poflérieure â lunette mobile. A , la
poupée ; B , la queue ; C , la lunette ; D , le
té à vis.
34. Lainette immobile. A , la charnière ; B , la
bride; C , la v is ; D , la jumelle immobile;
E , la jumelle'mobile.
33. Bouton de la lunette précédente. A , la tête;
B , la vis à écrou.
36. Le té à vis de la même lunette. A , le té ; B , la
vis à écrou.
37. Lunette mobile. A , î’e trou ; B , la fourche.
38. Le té de la lunette mobile. A , le té ; B , la vis
à écrou.
39. Petit tarot emmanché. A , le tarot ; B , la tige ;
C , le manche.
40. Boîte qui fe place au bout des arbres en l’air.
P l a n c h e XI I .
Poupées à lunettes, à guillochis , & tours montés,
Fig. 1. Poupée poflérieure , montée à lunette
tournante, a , la poupée ; b , la lunette circulaire
; c , le bouton.
2. La même poupée démontée, a , là poupée ;
b , l’échancrure du haut ; c , le trou du boulon
du milieu ; d y le trou du boulon d’arrêt;
e , la queue.
| 3. Lunette circulaire, a , le trou du boulon.
4. Boulon de milieu, a , la tête ; b , la vis h
écrou.
3. Boulon d’arrêt, a, la tête ; b, la vis à écrou.
6. Poupée poflérieure à lunette mobile, a , la
poupée ; b , la lunette ; c , le té ; d , le
boulon.
7. La même poupée démontée, a , la poupée;
b , l’échancrure du haut; c , le trou du té;
d , le trou du boulon ; c , la queue*
8. Té. a , le té ; b , la vis à écrou.
9. Boulon, a , la tête ; b, la vis à écrou.
10. Lunette mobile. a 9 le trou de la lunette ; .é,
la mortoife du tè ; c , la mortoife du boulon.
11. Autre poupée antérieure , montée à lunette
à pointe mobile, a , la poupée ; b , la lunette
; c , la pointe ; d , le crampon ; e ,
le boulon d’arrêt.
12. La même poupée démontée, a , la poupée ;
b9 la queue; c , l’échancrure du haut; dd,
les trous du crampon; e , le trou du boulon.
\3. Lunette mobile. aa9 les trous taraudés.
14. Crampon, a , le crampon ; bb , les vis à
écrou.
l 13. Pointe de la lunette, a , la pointe ; £ , la
•vis.
i(5. Poupée antérieure montée, a , la poupée ;
bb , les couflinets ; c c , les coins ; dd, les
couliffes ; e , la platine.
t 17. La même poupée démontée, a , la poupée;
bb, les jumelles ; c , la queue.
18 & 19. Coulifles du haut. aa9 les trous du
coin.
20 & 21. Couflinets. aa9 les mortoifes.
