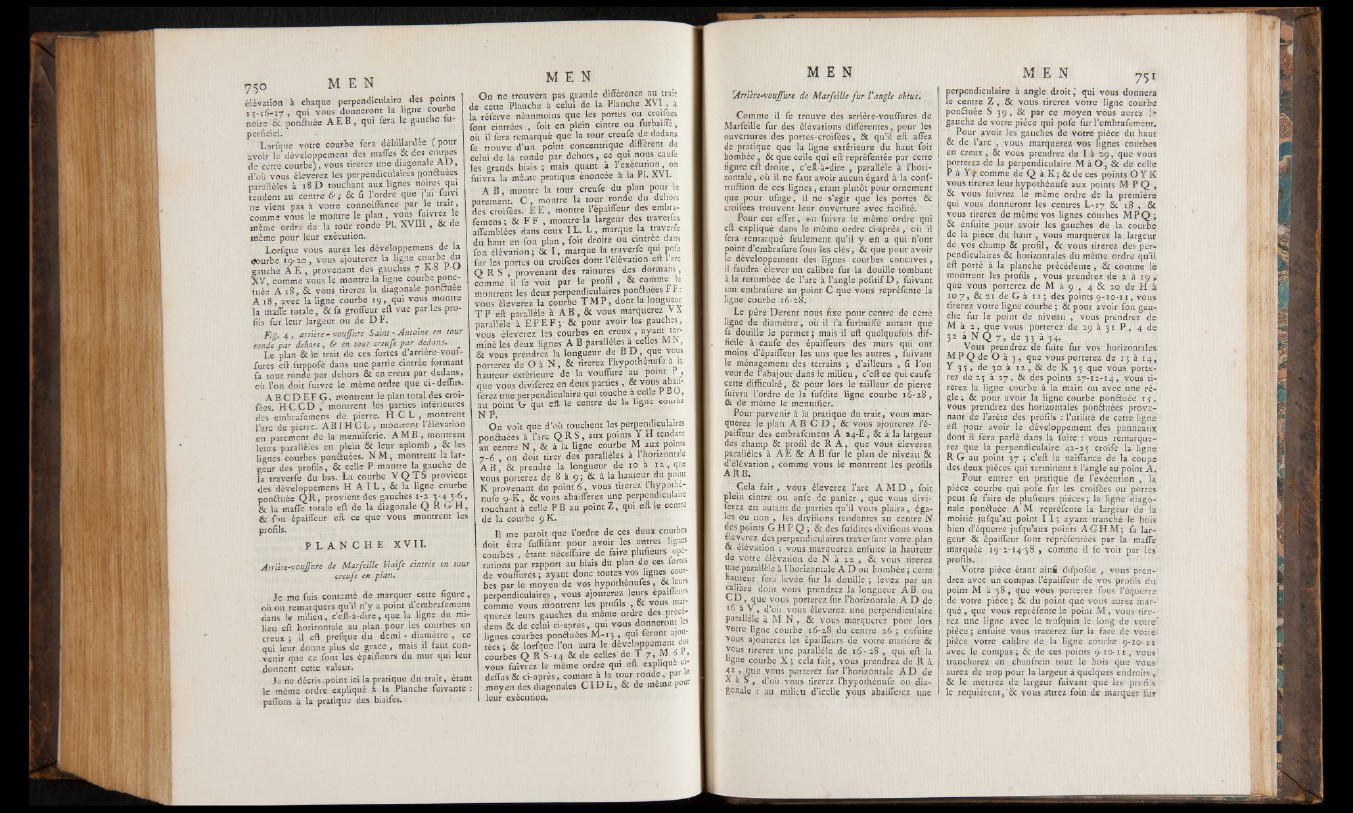

75o M E N
élévation à chaque perpendiculaire des points
11 -16-17 , qui vous donneront la ligne courbe
noire & pon&uée A E B , qui fera le gauche fu-
perficiel.
Lorfque votre courbe fera débillardêe (pour
avoir le développement des maffes & des coupes
de cette courbe), vous tirerez une diagonale A D ,
d’où vous éleverez les perpendiculaires ponctuées
parallèles à 18D touchant aux lignes noires qui
tendent au centre & ; & fi l ’ordre que J ai luivi
ne vient pas à votre connoiffance par le trait ,
comme vous le montre le plan V j
même ordre de la toür ronde PI., X V I I I , & de
même pour leur exécution.
Lorfque vous aurez les dèveloppemens de la
dourbe 19-2.0, vous ajouterez la ligne c<^ rJ5e “P
gauche A E , provenant des gauches 7 K o F-U
X V , comme vous le montre la ligne courbe Ponctuée
A 18, & vous tirerez la diagonale ponctuée
A 18, avec la ligne courbe 19 , qui vous montre
la maffe totale, & fa groffeur eft vue par les profils
On ne trouvera pas grande différence au trait
de cette Planche à celui de la Planche X V I , à
la réferve néanmoins que les portes ou croilees
font cintrées , foit en plein cintre ou furbaiffé,
où il fera remarqué que la tour creufe de dedans
fe trouve d’un point concentrique différent de
c'elui de la ronde par dehors, ce qui nous caufe
les grands biais ; mais quant à l’exécution, on
fuivra la même pratique énoncée a la PI. AVI.
fur leur largeur ou de D F.
Fig. 4 , arrière - vouffure Saint - Antoine en tour |
ronde par dehors, & en tour creufe par dedans.
Le plan & le trait de ces fortes d’arrière-vouf-
fures eft fuppofé dans une partie cintrée formant
fa tour ronde par dehors & en creux par dedans,
où l’on doit fuivre le même ordre que ci-deffus.
A B C D EF G , montrent le plan total des croi-
fées. H C C D montrent les parties inférieures
des embrafemens de pierre. H C L , montrent
l’arc de pierre. AB IH C L , montrent l’élévation
en parement-de la menuiferie. A M B , montrent
leurs parallèles en plein & leur aplomb , & les
lignes courbes ponâuées. N M , montrent la largeur
des profils, & celle P montre la gauche de
la traverfe du bas. La courbe V Q T S provient
des dèveloppemens H A I L , & la ligne courbe
pon&uèe Q R , provient des gauches 1-2 3'4J»-6>
& la maffe totale eft de la diagonale Q R (y H ,
& fon épaiffeur eft ce que vous montrent les
profils.
P L A N C H E X V I I .
A B , montre la tour creufe du plan pour le
parement. C , montre la tour ronde du dehors
des croifées. E E , montre l’épaiffeur des embrafemens;
Arrière-vouffure de Marfeille biaife cintrée en tour
creufe en plan.
Je me fuis contenté de marquer cette figure,
où on remarquera qu’il n’y a point d’erobrafemens
dans le milieu, c’eft-à-dire, que la ligne du milieu
eft horizontale au plan pour les courbes en
creux ; il eft prefque du demi - diamètre , ce
qui leur donne plus de grâce, mais il faut convenir
que ce font les épaiffeurs du mur qui leur
donnent cette valeur.
Je ne décris-point ici la pratique du trait, étant
le même ordre explique à la Planche fuivante •
paftons à la pratique des biaifes.
& F F , montre-la largeur des traverfes
affemblées dans ceux I L. L , marque la traverfe
du haut en fon plan , foit droite ou cintrée dans
fon élévation; St I , marque la traverfe q“ Pofe
fur les portes ou croifées dont l’élévation eft l arc
O R S , provenant des rainures des dormans,
comme il fe voit par le profil , & comme !e
montrent les deux perpendiculaires ponctuées r r :
vous éleverez la courbe T M P , dont la longueur
T P eft parallèle à A B , & vous marquerez VX
parallèle à EF E F ; & pour avoir les gauches,
vous éleverez les courbes en creux , ayant ter-
miné les deux lignes A B parallèles àcelles M IN,
& vous prendrez la longueur de B D , que vous
.porterez de O à N , & tirerez l’hypothenufe a la
hauteur extérieure de la vouflure au point r ,
que vous diviferez en deux parties , & vous abail-
ferez une perpendiculaire qui touche a celle P ,
au point G qui eft le centre de la ligne courbe
N P.
On voit que d’où touchent les perpendiculaires
ponâuèes à l’arc Q R S , aux points J H tendant
au centre N , & à la ligne courbe M aux points
7-6 , on doit tirer des parallèles à l’horizontale
A B & prendre la longueur de 10 à 1 2 , que
vous porterez de 8 à 9; & à la hauteur du point
K provenant du point 6 , vous tirerez 1 hypothe-
nufe q-K, & vous abaifferez une perpendiculaire
touchant à celle P B au point %, qui eft le centre
de la courbe 9 K.
Il me paroît que l’ordre de ces deux courbes
doit être fuffifant pour avoir les autres lignes
courbes , étant néceffaire de faire plufieurs operations
par rapport au biais du plan de ces fortes
de vouffures ; ayant donc toutes vos lignes courbes
par le moyen de vos hypothénufes, & leurs
perpendiculaire? , vous ajouterez leurs épaiffeurs
comme vous montrent les profils , & vous marquerez
leurs gauches du même ordre des pré«'
dens & de celui ci-après, qui vous donneront les
lignes courbes pon&uées M-13 , qui feront ajou
tées ; & lorfque l’on aura le développement
courbes Q R S-14 & de celles de T 7 , M 6 * ,
vous fuivrez- le même ordre qui eft expliqué cj-
deflus & ci-après, comme à la tour ronde, par le
moyen des diagonales Ç I D L , & de même pour
leur exécution.
Arrière-vouffure de Marfeille fur Vangle obtus.
Comme il fe trouve des arrière-vouflùres de
Marfeille fur des élévations différentes, pour les
ouvertures des portes-çroifées, St qu’il eft affez
de pratique que la ligne extérieure du haut foit
bombée, & que celle qui eft repréfentée par cette
figure eft droite, c’eût-à-dire , parallèle à l’horizontale
, où il ne faut avoir aucun égard à la conf-
tru&ion de ces lignes, étant plutôt pour ornement
que pour ufage, il ne s’agit que les portes &
croifées trouvent leur ouverture avec facilité. !
Pour cet effet, ©n fuivra le même ordre qui
eft expliqué dans le même ordre ci-après, où il
fera remarqué feulement qu’il y en a qui n’ont
point d’embrafure fous les clés, & que pour avoir
le développement des lignes courbes concaves ,
il faudra élever un calibre fur la douille tombant
à la retombée de l’arc à l’angle pofitif D , fuivant
ion embrafure au point C que vous repréfente la
ligne courbe 16-28.
Le père Derent nous fixe pour centre de cette
ligne de diamètre, où il l’a furbaiffé autant que
fa douille le permet ; mais il eft quelquefois difficile
à caufe des épaiffeurs des murs qui ont
moins d’épaiffeur les uns que les autres , fuivant
le ménagement des terrains ; d’ailleurs , fi l’on
veut de l’abajour dans le milieu, c’eft ce qui caufe
cette difficulté, & pour lors le tailleur de pierre
fuivra l’ordre de la fufdite ligne courbe 16-28,
& de même le menuifier.
Pour parvenir à la pratique du trait, vous marquerez
le plan A B C D , & vous ajouterez l’épaiffeur
des embrafemens A 24-E, & à la largeur
des champ & profil de R A , que vous éleverez
parallèles à A E & A B fur le plan de niveau &
d’élévation, comme vous le montrent les profils
A R B .
Cela fa it, vous éleverez l’arc A M D , foit
plein cintre ou anfe de panier , que vous diviferez
en autant de parties qu’il vous plaira, égales
ou non , les divifions tendantes au centre N
des points G H P Q ; & des fufdites divifions vous
éleverez des perpendiculaires traverfanr votre plan
& élévation : vous marquerez enfuite la hauteur
de votre élévation de N à 22 , & vous tirerez
une parallèle à l’horizontale A D ou bombée ; cette
hauteur fera levée fur la douille ; levez par un
calibre dont vous prendrez la longueur A B ou
C D , que yôus porterez fur l’horizontale A D de
16 à V , d’où vous éleverez une perpendiculaire
parallèle à M N , & vous marquerez pour lors
votre ligne courbe 16-28: du centre 26 ; enfuite
vous ajouterez les épaiffeurs de votre matière &
vous tirerez une parallèle de 16-28 , qui eft la
ligne courbe X ; cela fait, vous prendrez de R à
■ 42., ,que vous porterez fur l’horizontale A D de
X à $ , d’où vous tirerez l’hypothénufe ou diagonale
au milieu d’icelle y pus abaifferez une
perpendiculaire à angle droit,' qui vous donnera
le centre Z , & vous tirerez votre ligne courbe
ponâuée S 39, & par ce moyen vous aurez I?
gauche de votre pièce qui pofe fur refnbrafemenr.
Pour avoir les gauches de votre pièce du haut
& de l’arc , vous marquerez vos lignes courbes
en creux, & vous prendrez de l à 29, que vous
porterez de la perpendiculaire M à O , & de celle
P à Y$* comme de Q à K ; & de ces points O Y K
vous tirerez leur hypothénufe aux points M P Q ,
& vous fuivrez le même ordre de la première
qui vous donneront les centres L- 17 & 18 , &
vous tirerez de même vos lignes courbes M P Q ;
& enfuite pour avoir les gauches de la courbe
de la pièce du haut, vous marquerez la largeur
de vos champ & profil, & vous tirerez des perpendiculaires
& horizontales du même ordre qu’il
eft porté à la planche précédente , & comme lé
montrent les profils , vous prendrez de 2 à 19^
que vous porterez de M à 9 , 4 & 20 de H à
1 0 7, & 21 de G à 11 ; des points 9 - 10 - r i, vous
tirerez votre ligne courbe ; & pour avoir fon gau-;
che fur le point de niveau , vous prendrez de
M à 2 , que vous porterez de 29 à 31 P , 4 de
3 2 à N Q 7 , d e 3 3 à 34..
Vous prendrez de mite fur vos horizontales
M P Q de O à 3 , que vous porterez de 13 à 14 ,
1 3 5 , de 30 à 1 2 , & de K 35 que vous porterez
de 25 à 27, & des points 27-12-14, vous tirerez
la ligne courbe à la main ou avec une règle
; & pour avoir la ligne courbe pon&uée 15 ,
vous prendrez des horizontales pon&uées prove-i
nant de l’arête des profils : l’ utilité de cette ligne
eft pour avoir le développement des panneaux
dont il fera parlé dans la fuite : vous remarquerez
que la perpendiculaire 42-25 croife la ligne
R G au point 37 ; c’eft la naiffance de la coupe
des deux pièces qui terminent à l’angle au point A.
Pour entrer en pratique de l’exécution , la
pièce courbe qui pofe fur les croifées ou portés
peut fe faire de plufieurs pièces; la ligne diagonale
pon&uée A M repréfente la largeur de la
moitié jufqu’au point I I ; ayant tranché le bois
bien d’équerre jufqu’aux points A G HM ; fa largeur
& épaiffeur font repréfentées par la maffe
marquée 19-2-14-38 , comme il fe voit par les'
profils.
Votre pièce étant ainfc difpofée , vous prendrez
avec un compas l’épaiffeur de vos profils du
point M à 38, que vous porterez fous l’équerre
de votre pièce ; & du point que vous aurez marqué
, que vous repréfente le point M , vous tirerez
une ligne avec le trufquin le long de votre
pièce; enfuite vous tracerez fur la face de votre,
pièce votre calibre de la ligne courbe 9-10-r i
avec le compas ; & de ces points 9-10-11, vous
trancherez en chanfrein tout le bois que vous--
aurez de trop pour la largeur à quelques endroits %
& le mettrez de largeur fuivant que les profils
le requièrent,'& vous aurez foin de marquer £ùr
