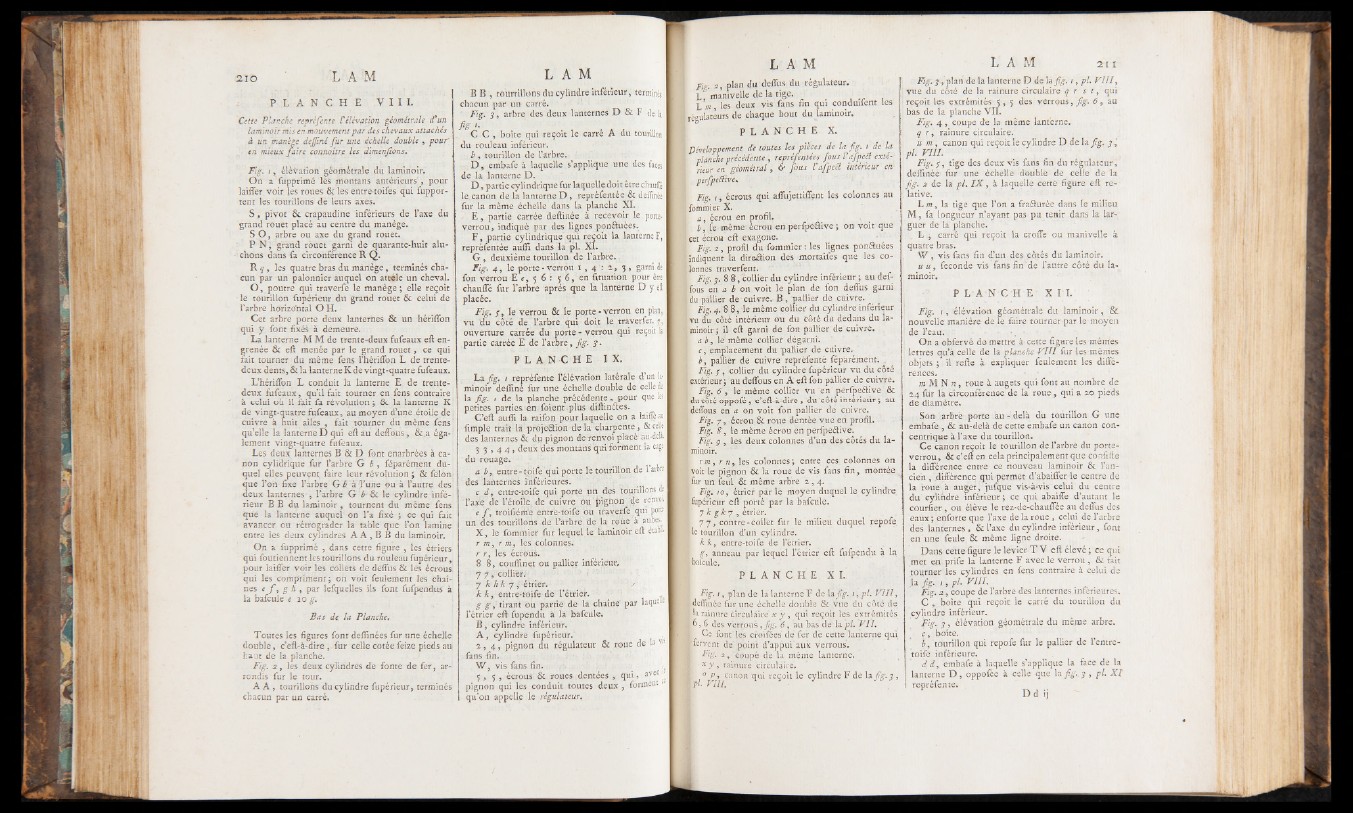

L AM
P L A N C H E V I I I .
Cette Planche représente Vélévation géométrale d'un
laminoir mis en mouvement par des chevaux attachés
à un manège dejjîné fur une échelle double , pour'
en mieux faire connoître les dimenfions.
Fig. i , élévation géométrale du laminoir.
On a fupprimé lès montans antérieurs', pour
laiffer voir les roues & les entre-toifes qui fuppor- .
tent les tourillons de leurs axes.
S , pivot & crapaudine inférieurs de l’axe du
grand rouet placé au centre du manège.
S O , arbre ou axe du grand rouet.
P N , grand rouet garni de quarante-huit alu-
chons dans fa circonférence R Q.
R q , les quatre bras du manège, terminés chacun
par un palonnier auquel on attèle un cheval.
O , poutre qui traverfe le manège ; elle reçoit
le tourillon fupérieur du grand rouet & celui de
l’arbre hOrizo'ntal O H.
Cet arbre porte deux lanternes & un hériffon
qui y font fixés à demeure.
La lanterne M M de trente-deux fufeaux eft engrenée
& eft menée par le grand rouet, ce qui
fait tourner du même fens l’hériffon L de trente-
deux dents, & la lanterne K de vingt-quatre fufeaux.
L’hériffon L conduit la lanterne E de trente-
deux fufeaux, qu’il fait tourner en fens contraire
à celui où il fait fa révolution; & la lanterne K
de vingt-quatre fufeaux, au moyen d’une étoile de;
cuivre à huit ailes , fait tourner du même fens’
qu’elle la lanterne D qui eft au deffous, &.a également
vingt-quatre fufeaux.
Les deux lanternes B & D font enarbrées à canon
cylidrique fur l’arbre G b , féparémènt duquel
elles peuvent faire leur révolution ; & félon*
que l’on fixe l’arbre G b. à l ’une pu à l’autre des
deux lanternes-, l’arbre G b-8c le cylindre inférieur
B B du laminoir , tournent du même fens
que la lanterne auquel on l’a fixé ; ce qui fait
avancer ou rétrograder la table que l’on lamine
entre les deux cylindres A A , B B du laminoir.
On a fupprimé , dans cette figure , les étriers
qui foutiennent les tourillons du rouleau fupérieur y
pour laiffer voir les collets de deffus & lés écrous!
qui les compriment ; oh voit feulement les chaînes
e ƒ , g h , par lefquelles ils font fufpendus à
la bafcule e 10 g.
Bas de. la Planche.
Toutes les figures font deflinées fur une échelle
double, c’eft-à-dire , fur celle cotée feize pieds au
haut de la planche.
Fig. 2. , les deux cylindres de fonte de fer, arrondis
fur le tour.
A A , tourillons du cylindre fupérieur, terminés
chacun par un carré.
B B , tourrillons du cylindre inférieur, terminés
chacun par un carré.
' Fig. 3 , arbre des deux lanternes D & F de
fig /.
C C , boîte qui reçoit le carré A du tourillon
du rouleau inférieur.
b , tourillon de l’arbre.
D , embafe à laquelle s’applique une des faces
de la lanterne D.
D , partie cylindrique fur laquelle doit être chauffé
le canon de la lanterne D , repréfentée & deffmée
fur la même échelle dans la planche XI.
- E , partie carrée deftinée à recevoir le porte-
verrou, indiqué par des lignes ponâuées.
F , partie cylindrique qui reçoit la lanterne F,
repréfentée auffi dans la pl. XL
G , deuxième tourillon de l’arbre.
Fig. 4 , le porte - verrou 1 , 4 : 2 , $ , garni de
fon verrou E e, 5 6 : 5 6 , en fituation p o u r être
chauffé fur l’arbre après que la lanterne D y eft
1 placée.
Fig. y , le verrou & le porte-verrou en plan,
vu du côté de l’arbre qui doit le traverfer. 7,
ouverture carrée du porte - verrou qui reçoit li
partie carrée E de l’arbre , fig. 3.
P L A N C H E I X .
La fig. 1 repréfente l’élévation latérale d’un laminoir
defïiné fur une échelle double de celle de
la fig. 1 de la planche précédente, pour que les
petites parties.en foient.plus diftinéles.
C’eft aufti la raifon pour laquelle on a ïaifféau
fimple trait là prôjeâion de la charpente, & celle
des lanternes & du pignon de renvoi place àu-delà.
3 3 , 4 4, deux dès montans qui forment la cage
du rouage.
a b, entre-toife qui porte le tourillon de l’arbre
des lanternes inférieures.
c d, entre-toife qui porte un des to urillon s de
l’axe de l’étoilé, dé cuivre ou pignon d e renvoi.
e ƒ*, troifième entre-toife ou traverfe qui porte
un des tourillons de l’a rb re de la rOüè à aubes.
X , le fommier fur lequel le laminoir eft établi.
r m, r m, les colonnes.
r r, les écrous.
8 8, couflinet ou pallier inférieur,
y 7 , c o llie r .
7 k h k 7 , étrier.
AA, entre-toife de l’étrier.
g g , tirant où partie de la chaîné par laque15
l’étrier eft fupendu à la bafcule.
B , cylindre inférieur.
A , cylindre fupérieur.'
2 . 4 , pignon du régulateur & roue de la V1S
fans fin.
W , vis fans fin. /-, . ; .• ! o 0 : ' j{
5 . 5 , écrous & roues dentées , qui, aveC
pignon qui les conduit toutes deux, forment
qu’on appelle le régulateur.
fw. 2, plan du deffns:du.-régulateur.
L , manivelle déjà tige. '
t m les deux vis fans fin qui conduilent les
régulateurs de chaque bout du laminoir.
P L A N C H E X.
Développement de toutes les pièces de U fig. 7 de la
planche précédente , rèpr i f entées fousl'afpcCl extérieur
en géornctrhl, & fous l’afpecl intérieur en/
perfipeélive«
Fig. 1, écrous qui affujettiffent les colonnes au
fommier X.
a, écrou en profil.
b, fe même écrou en perfpéélive ; on voit que
cet écrou eft exagone. # -
Fig. 2 , profil du fommier: les lignes ponâuées
indiquent la direction des mortaifes que les colonnes
traverfent. *" ' '’*** L ^ .
i Big. 3. 8 8, collier du cylindre inférieur ; au def-
Ifôus en a b on.voit le plan de fon deffus garni
[du pallier de cuivre. B , pallief de cuivre. V
Fig. 4. 8 8, le même collier' du cylindre inférieur
vu du côté intérieur on du tôté du dedans du laminoir;
il eft garni de fon pallier de cuivré. .
j a b, lé même collief dégarni'.
| c , emplacement du "pallier de cuivre.^
r b, pallièr de cuivre reprêfenté fépàrément. .
[ Fig. f , collier du cylindre fupérieur vu du côté
[extérieur; au deffous en A eft fon pallier de cuivre.
L Fig. 6 , le même collier Vu en pérfpeâive &
[ du côté oppofé, c ’eft-à-dire, du'côté intérieur ; au
deffous en a on voit fon pallier dé cuivre.
I Fig. 7 , écrou & roue dentée vue en profil.
[> Fig. 8 , le même écrou én perfpeétive.
[ Big. p , les deux colonnes d’un des côtés du laminoir.
I rm, r n , les colonnes; entre ces. colonnes on
[voit le pignon & la roue de vis fans fin, montée
Ifur un leul & même arbre 2,4.
I Fig. 10, étrier par le moyen duquel le cylindre
fupérieur eft porté par la bafcule.
1 7 k g k y , étrier.
I 7 7 , contre-collet fur le milieu duquel repofe
Ile tourillon d’un cylindre.
I AA, entre-toife de l’étrier,
i g, anneau par lequel l’étrier eft fufpendu à la
jbafcule. '
P L A N C H E . X I.
■ Big. 1, plan de la lanterne F de la fig. /, pl. VIII,
deffmée fur une échelle double & vue du côté de
■ la rainure circulaire x y , qui reçoit les extrémités
16 ,6 des verrous, fig. 6 , au bas de la pl. V il.
B Ce font les croifées dé fer de cette lanterne qui
'fervent dé point d’appui aux verrous,
ft Fig. 2, coupé de la même lanterne,
■ • * y , rainure circulaire.
K 0 p t canon qui reçoit le cylindre F de la fig. 3 ,
mpl. V I I I ,
Fig. 3 , plan de la lanterne D de la fig. 1, pl. V III,
vue du coté de la rainure circulaire q r s t , qui
reçoit les extrémités 5 , 5 des verrous, fig. 6 , au
bas de la planche V il.
Fig. 4 , coupe de la même lanterne.
q r , rainure circulaire.
u m, canon qui reçoit le cylindre D de la fig. 3
pl. VIII.
Fig. y , tige des deux vis fans fin du régulateur,
deffinée fur une échelle double de celle de la
I fig. 2 de la pl. I X , à laquelle cette figure eft relative.
L m, la tige que l’on a fra&urée dans le milieu
M , fa longueur n’ayant pas pu tenir dans la larguer
de la planche.
L , carré qui reçoit la croffe ou manivelle à
quatre bras.
W , vis fans fin d’un des côtés du laminoir.
u u , fécondé vis fans fin^de l’autre côté du la-,
minoir.
P L A N C H E X I I.
! Fig. 1 , élévation géométrale du laminoir, &
nouvelle manière de le faire tourner par le moyen
! de l’eau., ; • •. •
On a obfervé de mettre à- cette figure les mêmes
lettres qu’à celle de la planche VIH fur les mêmes
; objets ; il refte à expliquer feulement les différences.
mMN n , roue à augets qui font au nombre de
24 fur la circonférence de la roue, qui a 20 pieds
de diamètre.
Son arbre porte au - delà du tourillon G une
embafe , & au-delà de cette embafe un canon concentrique
à l’axe du tourillon.
C e canon reçoit le tourillon de l’arbrè du porte-
verrou, & c’eft en cela principalement que confifte
la différence entre ce nouveau laminoir & l’ancien
, différence qui permet d’abaiffer le centre de
la roue à auget, jufque vis-à-vis celui du centre
i du cylindre inférieur; ce qui abaiffe d’autant le
courfier, ou élève le rez-de-chauffée au deffus des
eaux ; enforte que l’axe de la roue , celui de l’arbre
des lanternes, & l’axe du cylindre inférieur, font
en une feule. & même ligne droite.
Dans cette figure le levier T V eft élevé ; ce qui
met en prife la lanterne F avec le verrou , & fait
tournerdes cylindres en fens contraire à celui de
la fig. 1 , pl. VIII.
Fig. 2 , coupe de l’arbre des lanternes inférieures.
C , „boîte qui reçoit le carré du tourillon du
cylindre inférieur.
Fig. 3 , élévation géométrale du même arbre.
c , boîte.
b, tourillon qui repofe fur le pallier de l’entre-
toife inférieure.
d d , embafe à laquelle s’applique la face de la
lanterne D , oppofée à celle que la fig. 3 , pl. X I
repréfente.
D d ij
