■■ ■M; ■ 'f'Íinjecteur

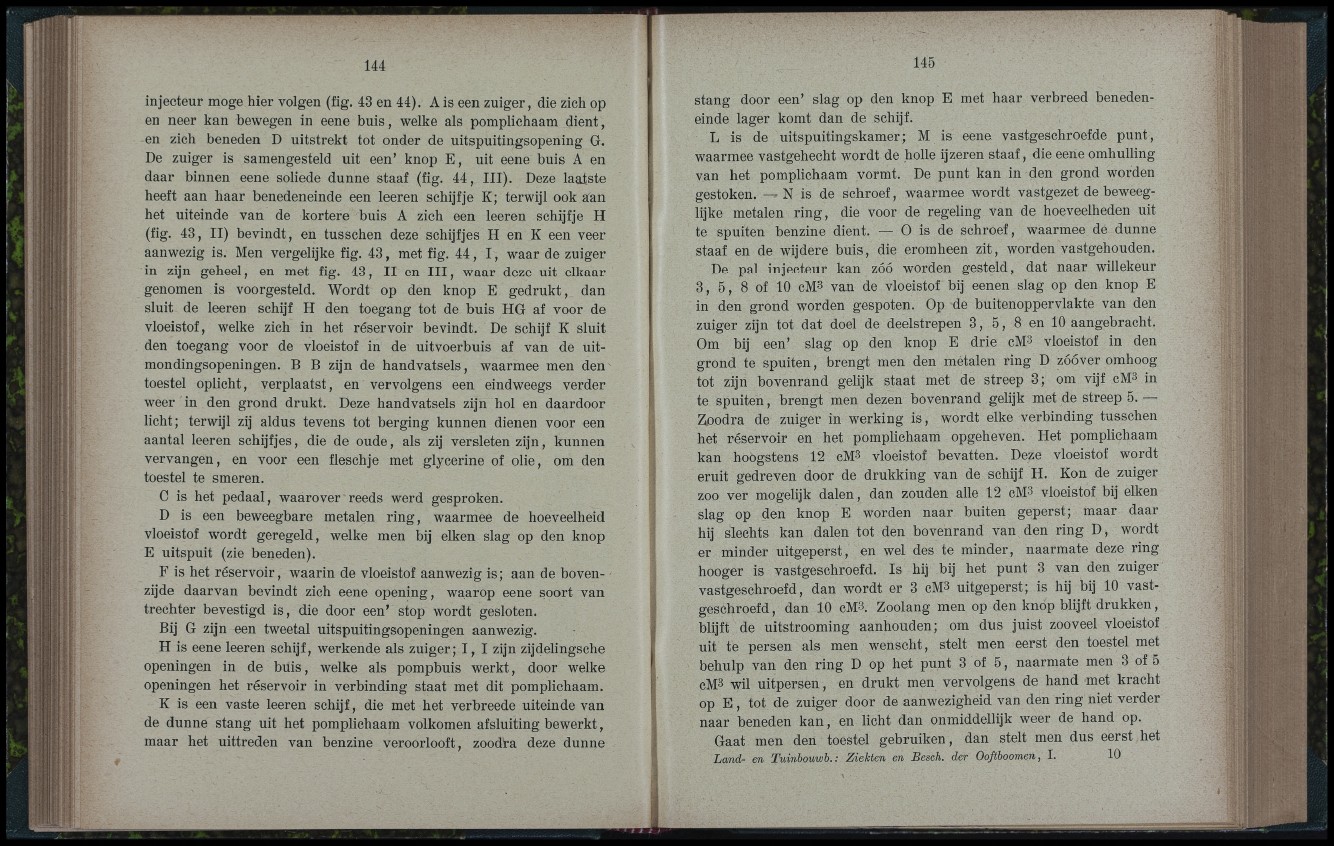

moge hier volgen (fig. 43 en 44). A is een zu ig e r, die zich op
en neer kan bewegen in eene b u is, welke als pomplichaam dient,
en zich beneden D uitstrek t tot onder de uitspuitingsopening G.
De zuiger is samengesteld uit een’ knop E , uit eene buis A en
daar binnen eene soliede dunne staaf (fig. 44, I I I ) . Deze laatste
heeft aan h a a r benedeneinde een leeren schijfje K; terwijl ook aan
het uiteinde van de kortere buis A zich een leeren schijfje H
(fig. 43, II) bevindt, en tusschen deze schijfjes H en K een veer
aanwezig is. Men vergelijke fig. 43, met fig. 44, I , waar de zuiger
in zijn geheel, en met fig. 43, I I en I I I , waar deze uit elkaar
genomen is voorgesteld. Wordt op den knop E g e d ru k t, dan
sluit de leeren schijf H den toegang tot de buis HG af voor de
vloeistof, welke zich in het réservoir bevindt. De schijf K sluit
den toegang voor de vloeistof in de uitvoerbuis af van de uit-
mondingsopeningen. B B zijn de han d v a tse ls, waarmee men den
toestel oplicht, ve rp la a tst, en vervolgens een eindweegs verder
weer in den grond drukt. Deze handvatsels zijn hol en daardoor
licht; terwijl zij aldus tevens tot berging kunnen dienen voor een
aantal leeren schijfjes, die de oude, als zij versleten z ijn , kunnen
vervangen, en voor een fleschje met glycerine of olie, om den
toestel te smeren.
C is het pedaal, waarover reeds werd gesproken.
D is een beweegbare metalen rin g , waarmee de hoeveelheid
vloeistof wordt geregeld, welke men bij elken slag op den knop
E uitspuit (zie beneden).
F is het rése rv o ir, waarin de vloeistof aanwezig is; aan de bovenzijde
daarvan bevindt zich eene opening, waarop eene soort van
trechter bevestigd is , die door een’ stop wordt gesloten.
Bij G zijn een tweetal uitspuitingsopeningen aanwezig.
H is eene leeren schijf, werkende als zuiger; I , I zijn zijdelingsche
openingen in de b u is, welke als pompbuis w e rk t, door welke
openingen het réservoir in verbinding staat met dit pomplichaam.
K is een vaste leeren schijf, die met het verbreede niteinde van
de dunne stang uit het pomplichaam volkomen afsluiting b ew e rk t,
maar het uittreden van benzine veroorlooft, zoodra deze dunne
I>A
■6
'1
5 ■Vstang
door een’ slag op den knop E met h a a r verbreed benedeneinde
lager komt dan de schijf.
L is de uitspuitingskamer; M is eene vastgeschroefde punt ,
waarmee vastgehecht wordt de holle ijzeren sta a f, die eene omhulling
van het pomplichaam vormt. De p u n t kan in den grond worden
gestoken. — N is de schroe f, waarmee wordt vastgezet de beweeglijke
metalen rin g , die voor de regeling van de hoeveelheden uit
te spuiten benzine dient. — O is de schroef, waarmee de dunne
staaf en de wijdere buis, die eromheen zit, worden vastgebonden.
De pal injecteur kan zóó worden gesteld, dat n a a r willekeur
3 , 5 , 8 of 10 cM3 van de vloeistof bij eenen slag op den knop E
in den grond worden gespoten. Op de buitenoppervlakte van den
zuiger zijn tot dat doel de deelstrepen 3, 5, 8 en 10 aangebracht.
Om bij een’ slag op den knop E drie cM3 vloeistof in den
grond te sp u iten , brengt men den metalen ring D zóóver omhoog
tot zijn bovenrand gelijk staat met de streep 3; om vijf cM3 in
te sp u ite n , bren g t men dezen bovenrand gelijk met de streep 5.
Zoodra de zuiger in werking is , wordt elke verbinding tusschen
het réservoir en het pomplichaam opgeheven. Het pomplichaam
kan hoogstens 12 cM3 vloeistof bevatten. Deze vloeistof wordt
eruit gedreven door de drukking van de schijf H. Kon de zuiger
ZOO ver mogelijk d a le n , dan zouden alle 12 cM3 vloeistof bij elken
slag op den knop E worden n a a r buiten geperst; maar daar
hij slechts kan dalen tot den bovenrand van den ring D, wordt
er minder uitg ep erst, en wel des te minder, naarmate deze ring
hooger is vastgeschroefd. Is hij bij het p u n t 3 van den zuiger
vastgeschroefd, dan wordt er 3 cM3 uitgeperst; is hij bij 10 v a s tgeschroefd
, dan 10 cM3. Zoolang men op den knop blijft d rn k k e n ,
blijft de uitstrooming aanhouden; om dus ju ist zooveel vloeistof
uit te persen als men wensclit, stelt men eerst den toestel met
behulp van den rin g D op het p u n t 3 of 5, naarmate men 3 of 5
cM3 wil u itp e rsen , en d ru k t men vervolgens de band met kracht
op E , tot de zuiger door de aanwezigheid van den rin g niet verder
n a a r beneden kan, en licht dan onmiddellijk weer de band op.
Gaat men den toestel gebruiken, dan stelt men dus eerst het
Land- en Tuinbouwh.: Ziekten en Besch. der Ooftboomen, I. 10
