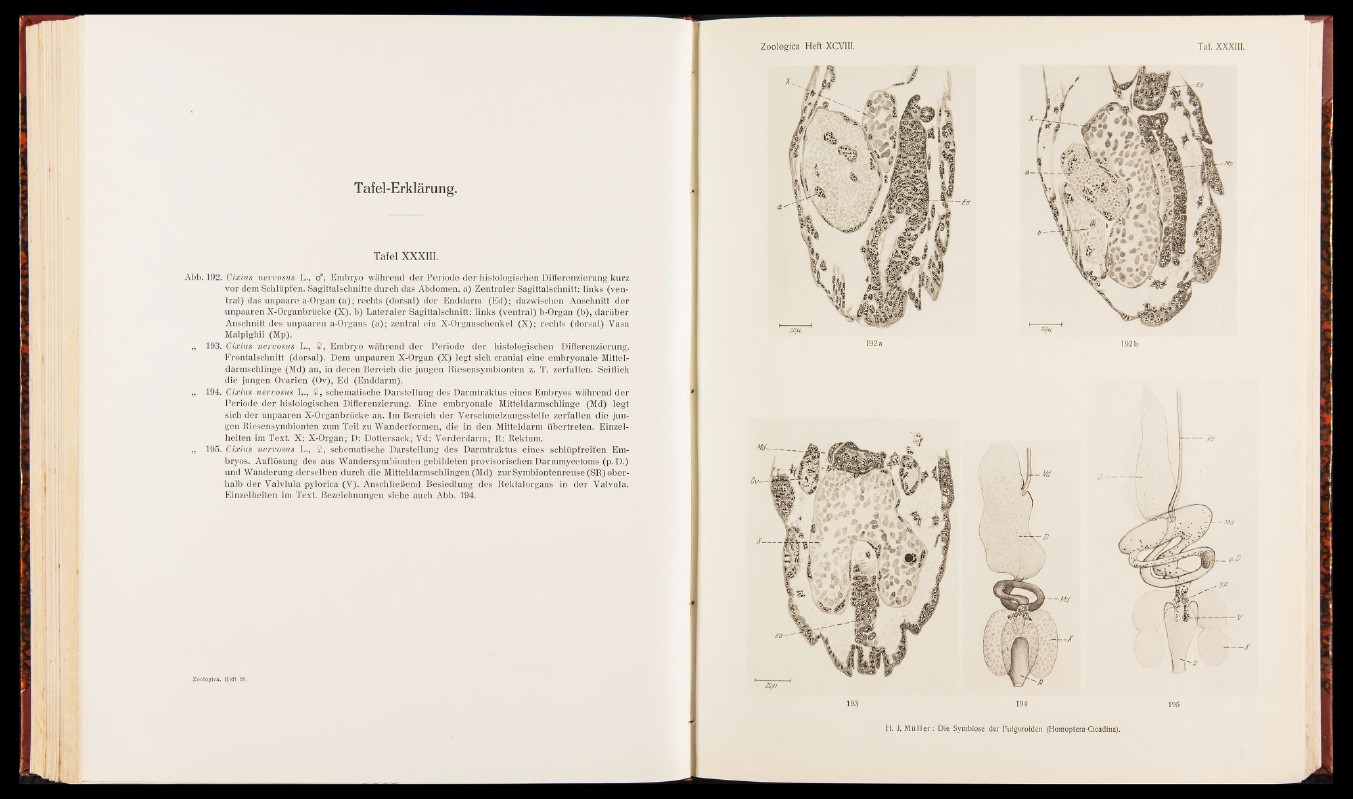

T af el-Erklärung.
Tafel XXXIII.
Abb. 192. Gixius nervosus L., cf, Embryo während der Periode der histologischen Differenzierung kurz
vor dem Schlüpfen. Sagittalschnitte durch das Abdomen, a) Zentraler Sagittalschnitt: links (ventral)
das unpaare a-Organ (a ); rechts (dorsal) der Enddarm (E d); dazwischen Anschnitt der
unpaaren X-Organbrücke (X). b) Lateraler Sagittalschnitt: links (ventral) b-Organ (b), darüber
Anschnitt des unpaaren a-Organs (a); zentral ein X-Organschenkel (X); rechts (dorsal) Vasa
Malpighii (Mp).
„ 193. Gixius nervosus L., 2 , Embryo während der Periode der histologischen Differenzierung.
Frontalschnitt (dorsal). Dem unpaaren X-Organ (X) legt sich cranial eine embryonale Mitteldarmschlinge
(Md) an, in deren Bereich die jungen Riesensymbionten z. T. zerfallen. Seitlich
die jungen Ovarien (Ov), Ed (Enddarm).
„ 194. Gixius nervosus L., 2 , schematische Darstellung des Darmtraktus eines Embryos während der
Periode der histologischen Differenzierung. Eine embryonale Mitteldarmschlinge (Md) legt
sich der unpaaren X-Organbrücke an. Im Bereich der Verschmelzungsstelle zerfallen die jungen
Riesensymbionten zum Teil zu W anderformen, die in den Mitteldarm übertreten. Einzelheiten
im Text. X: X-Organ; D: Dottersack; Vd: Vorderdarm; R: Rektum.
„ 195. Cixius nervosus L., 2 , schematische Darstellung des Darmtraktus eines schlüpfreifen Embryos.
Auflösung des aus Wandersymbionten gebildeten provisorischen Darmmycetoms (p. D.)
und Wanderung derselben durch die Mitteldarmschlingen (Md) zur Symbiontenreuse (SR) oberhalb
der Valvlula pylorica (V). Anschließend Besiedlung des Rektalorgans in der Valvula.
Einzelheiten im Text. Bezeichnungen siehe auch Abb. 194.
192 b
