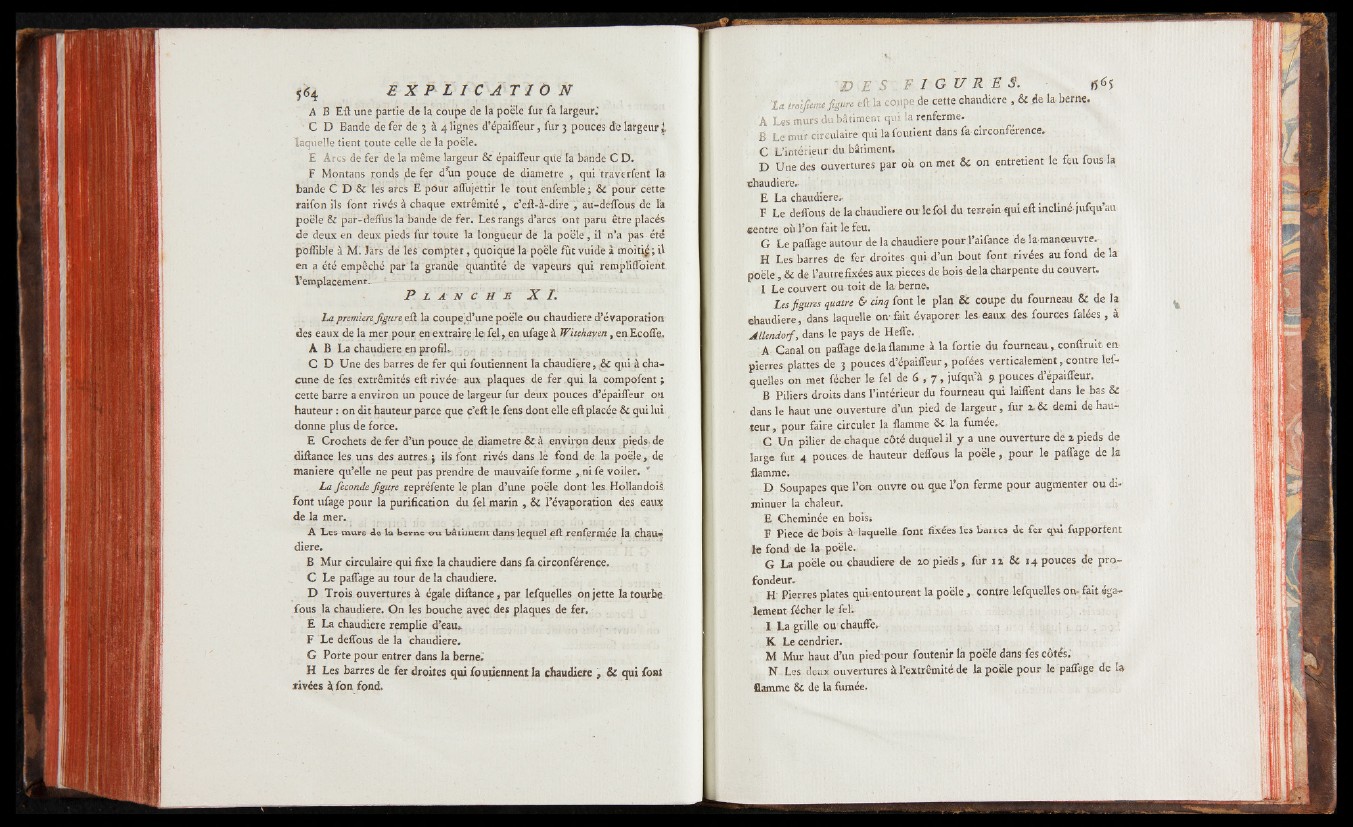

564 E X P L I C A T I O N
A B Eft une partie de la coupe de la poêle fur fa largeur.'
C D Bande de fer de 3 à 4 lignes d’épaiffeur, fur 3 pouces de largeur £,
laquelle tient toute celle de la poêle.
E Arcs de fer de la même largeur & épaiffeur qiié fa bande C D.
F Montans ronds de fer d un pouce de diamètre , qui traverfent 1»
bande C D & les arcs E pôur affujettir le tout enfemble; 8C pour cette
raifon ils font rivés à chaque extrémité, c’eft-à-dire au-deffous de la
poêle 8c par-deffusla bande de fer. Les rangs d’àrcs ont paru être placés
de deux en deux pieds fur toute la longueur de la poëie , il n’a pas été
poflible à Mi Jars dé lés compter, quoique la poêle fût vuide a moitip ; il
en a été empêché par la grande quantité de vapeurs qui remplifToient
l’emplacement.
P L A NC H E X I.
La premiers figure eft la coupe_d’une poêle ou chaudière d’évaporation
des eaux de la mer pour en extraire le fel, en ufage à Witehayen, en Ecoffe.
A B La chaudière en profil.
C D Une des barres de fer qui foutiennent la chaudière, & qui à chacune
de fes extrémités eft rivée aux plaques de fer qui la compofent ;
cette barre a environ un pouce de largeur fur deux pouces d’épaiffeur ou
hauteur : on dit hauteur parce que c’eft le fens dont elle eft placée 8c qui lui
donne plus de force.
E Crochets de fer d’un pouce de diamètre & à environ deux pieds de
diftance les uns des autres.} ils font rivés dans le fond de. la poëje, de
maniéré qu’elle ne peut pas prendre de mauvaife forme , ni fe. voiler. *
La fécondé figure repréfente le plan d’une poêle dont les. Hollandois
font ufage pour la purification du fel marin , 8c l’évaporation des eaux
de la mer..
A Les mure de la beme ou bâtiment dans lequel eft renfermée la chaudière.
B Mur circulaire qui fixe la chaudière dans fa. circonférence.
C Le paffage au tour de la chaudière.
D Trois ouvertures à égale diftance, par lefquelles on jette la tourbe
fous la chaudière. On les bouche avec des plaques de fer.
E La chaudière remplie d’eau.
F Le delfous de la chaudière.
G Porte pour entrer dans la berne.
H Les barres de fer droites qui foutiennent la chaudière , & qui font
rivées à fon fond.
& E S F I G U R E S.
L a tro ijiem e fig u r e eft la coupe de cette chaudière , & de la berne.
À Les murs du bâtiment qui la renferme. jj |
B Le mur circulaire qui la fotuient dans la circonférence.
C L’intérieur du bâtiment.
D Une des ouvertures par oit on met 8c o n entretient le feu fous la
chaudière.
E La chaudière;-
F Le deffous de la chaudière ou- le fol du terrain ■ qui eft incliné- jufqu’au
centre oü l’on fait le feu.
G Le paflàge autour de la chaudière pour l’aifance de la manoeuvre.
H Les barres de fer droites qui d’un bout font rivées au fond de la
poêle, 8c de l’autre fixées aux pièces de bois de la charpente du couvert.
I Le couvert ou toit de la- berne.
L e s fig u r e s q u a tre & cin q font le plan & coupe du fourneau & de la
chaudière, dans laquelle on-fait évaporer les eaux des fourCes falées , à
A lL e n io r f, dans le pays de Heffe. _
A Canal ou paffage de-la flamme à la fortie du fourneau, conftruit en
pierres plattes de 3 pouces d’épaiffeur, pofées verticalement .contre lefquelles
on met fécher le fel de 6, 7 , jufqu’à ÿ pouces d’épaiffeur.
B Piliers droits dans l’intérieur du fourneau qui laiffent dans le bas &
dans le haut une ouverture d’un pied de largeur, fur demi de hauteur.,
pour faire circuler la flamme 8c la fumee.
C Un pilier de chaque côté duquel il y a une ouverture de a pieds de
large fur 4 pouces, de hauteur deffous la poêle, pour le paffage de la
flamme.
D Soupapes que l’on ouvre ou que l’on ferme pour augmenter ou diminuer
la chaleur.
E Cheminée en bois.
F Piece de bois à laquelle font fixées les barres de fer qui fupportent
le fond de la poêle.
G La poêle ou chaudière de ao pieds,. fur ta 8c 14 pouces de profondeur.
'
H' Pierres plates quientourent la poêle, contre lefquelles on-fait également
fécher le fel.
I La grille ou chauffe.
K Le cendrier.
M Mur haut d’un pied-pour foutènir la poêle dans fes côtés:
N Les deux ouvertures à l’extrêmité de la poêle pour le paffage de la
flamme 8c de la fumée.
