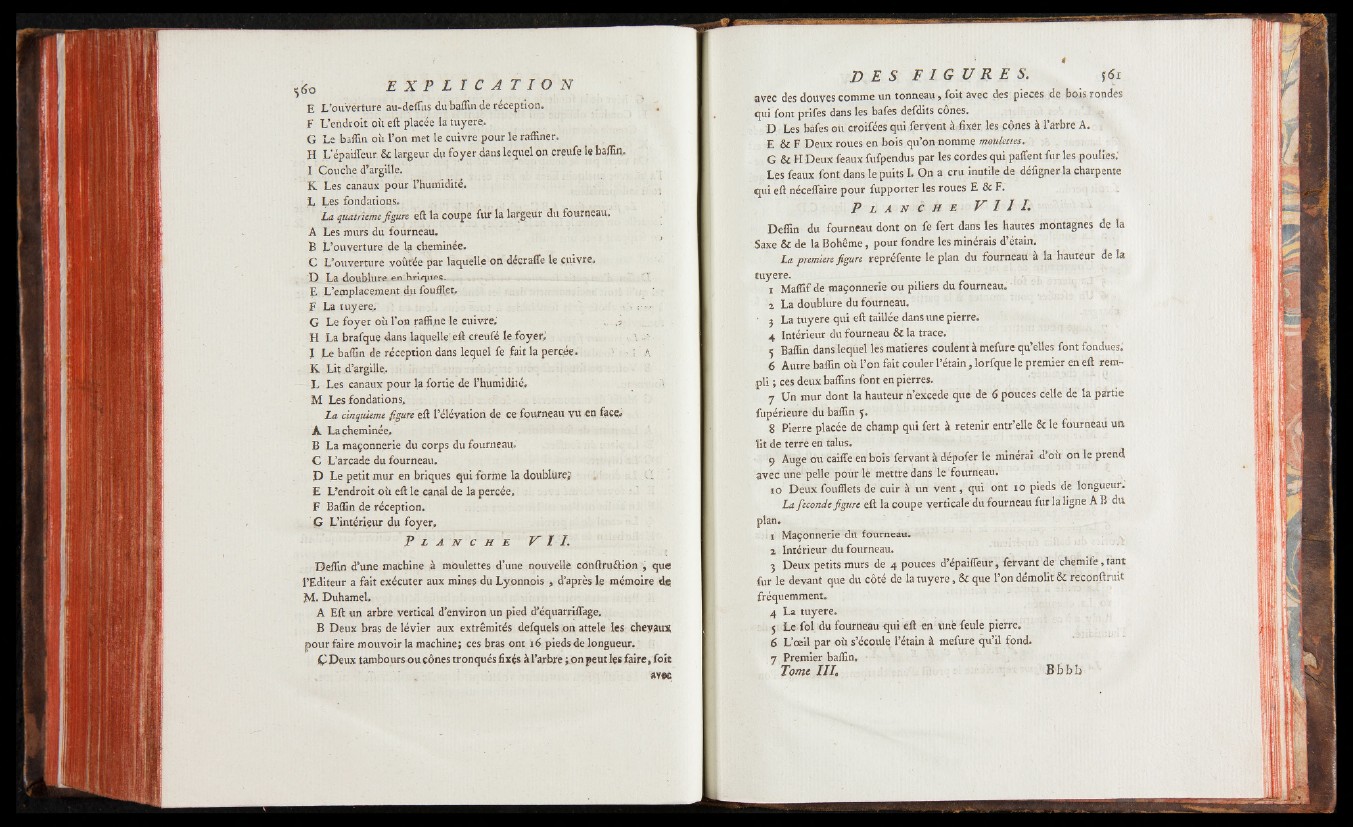

E X P L I C A T I O N
E L’ouverture au-deflùs du baffin de réception.
F L’endroit où eft placée la tuyere, .
G Le baflin où l’on met le cuivre pour le raffiner.
H L'épaiffeur. & largeur du foyer dans lequel on creufe le baffin.
I Couche d’argille.
K Les canaux pour l’humidité.
L Les fondations.
La quatrième figure eft la coupe fur la largeur du fourneau.
A Les murs du fourneau.
B L’ouverture de la cheminée.
C L’ouverture voûtée par laquelle on décraffe le cuivre.
D La doublure en briques----
E L’emplacement du fouffier,
F La tuyere, . . . sfi
G Le foyer où l’on raffine le cuivre.' „. J '
H La brafque dans laquelle'eft creufé le foyer,
J Le baffin de réception dans lequel fe fait la percée. ' - ! A
K Lit d’argille,
L Les canaux pour la fonie de l’humidité, |
M Les fondations,
La cinquième filtre eft l’élévation de ce fourneau vu en face«
A La cheminée,
B La maçonnerie du corps du fourneau.
C L’arcade du fourneau.
D Le petit mur en briques qui forme la doublure; . ' .1
E L’endroit où eft le canal de la percée,
F Baffin de réception.
Q L’intérieur du foyer.
P l a n c h e V I I .
Deffin d’une machine à moulettes d’une nouvelle conftruâion , que
l’Editeur a fait exécuter aux mines du Lyonnois , d’après l,e mémoire de
LL Duhamel.
A Eft un arbre vertical d’environ un pied d’équarriffage,
B Deux bras de lévier aux extrémités defquels on attele les chevaux
pour faire mouvoir la machine; ces bras ont 16 pieds de longueur.
Ç Peux tambours ou cônes tronqués fixés à l’arbre ; on peut les faire, foit
avec
D E S F I G U R E S . *<Sr
avec des douves comme un tonneau, foit avec des pièces de bois rondes
qui font prifes dans les bafes defdits cônes.
D Les bàfes ou croifées qui fervent à fixer les cônes à l’arbre A.
E & F Deux roues en bois qu’on nomme moulettes.
G & H Deux féaux fufpendus par les cordes qui paffent fur les poulies.'
Les féaux font dans le puits I. On a cru inutile de défigner la charpente
qui eft néceffaire pour fupporter les roues E & F.
P l a n c h e V I I I .
Deffin du fourneau dont on fe fert dans les hautes montagnes de la
Saxe & de la Bohême, pour fondre les minérais d’étain.
La première figure repréfente le plan du fourneau à la hauteur de la
tuyere.
1 Maffif de maçonnerie ou piliers du fourneau.
2 La doublure du fourneau.
‘ j La tuyere qui eft taillée dans une pierre,
4 Intérieur du fourneau & la trace.
5 Baffin dans lequel les matières coulent à mefure qu’elles font fondues.’
6 Autre baffin où l’on fait couler l’étain^ lorfque le premier en eft rempli
; ces deux baffins font en pierres.
7 Un mur dont la hauteur n’excede que de 6 pouces celle de la partie
fupérieure du baffin 5.
8 Pierre placée de champ qui fert à retenir entr’elle & le fourneau un
lit de terre en talus.
9 Auge ou caiffe en bois fervant à dépofer le minerai d’ou on le prend
avec une pelle pour lè mettre dans le fourneau.
10 Deux foufflets de cuir à un vent, qui ont 10 pieds de longueur.
La fécondé figure eft la coupe verticale du fourneau fur la ligne A B du
plan.
1 Maçonnerie du fourneau.
2 Intérieur du fourneau.
3 Deux petits murs de 4 pouces d’épaiffeur, fervant de chemife.tant
fur le devant que du côté de la tuyere, & que l’on démolit & reconftruit
fréquemment.
4 La tuyere.
5 Le fol du fourneau qui eft en une feule pierre.
6 L’oeil par où s’écoule l’étain à mefure qu’il fond.
7 Premier baffin.
Tome I I I , Bbbb
