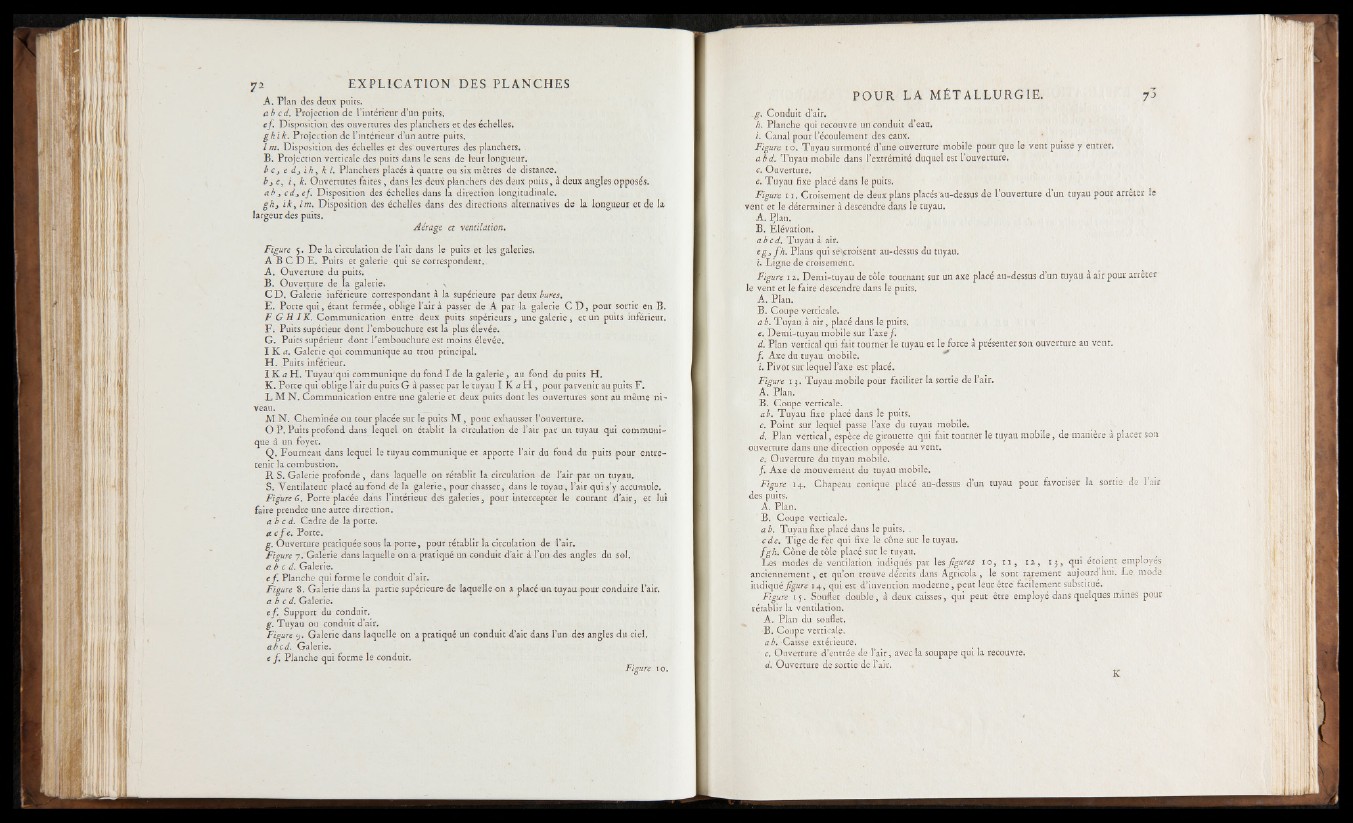

A . Plan des deux puits.
ab cd. Projection de l ’intérieur d’un puits.
ef. Disposition des ouvertures des planchers et des échelles.
g k ik . Projection de l’intérieur d’un autre puits.
I m. Disposition des échelles et desxouvertures des planchers.
B . Projection verticale des puits dans le sens de leur longueur.
b cy e dj i h , k l. Planchers placés à quatre ou six mètres de distance.
b j e , i , k. Ouvertures faites , dans les deux planchers des deux puits, à deux angles opposés.
a b 3 cdj ef. Disposition des échelles dans la direction longitudinale.
g h j ikylm. Disposition des échelles dans des directions alternatives de la longueur et de la
largeur des puits.
Aérage et ventilation.
Figure 5. De la circulation de l’air dans le puits et les galeries.
A B C D E. Puits et galerie qui se correspondent.,
A . Ouverture du puits.
B . Ouverture de la galerie, • \
C D . Galerie inférieure correspondant à la supérieure par deux bures.
E . Porte qui, étant fermée, oblige l’air à passer de A par la galerie C D , pour sortir en B.
F G H I K. Communication entre deux puits supérieurs 3 une galerie, et un puits inférieur.
F . Puits supérieur dont l ’embouchure est la plus élevée.
G . Puits supérieur dont l’ embouchure est moins élevée.
X K a. Galerie qui communique au trou principal.
H . Puits inférieur.
I K a H. Tuyau'qui communique du fond I de la galerie3 au fond du puits H.
K . Porte qui oblige l’air du puits G à passer par letuyau I K a H , pour parvenir au puits F.
L M N . Communication entre une galerie et deux puits dont les ouvertures sont au même niveau.
M N . Cheminée ou tour placée sur le puits M , pour exhausser l’ouverture.
O P. Puits profond dans lequel on établit la circulation de l’air par un tuyau qui communique
à un foyer.
Q. Fourneau dans lequel le tuyau communique et apporte l’air du fond du puits pour entretenir
la.combustion.
R S. Galerie profonde, dans laquelle on rétablit la circulation de l’air par un tuyau.
S; Ventilateur placé au fond de la galerie, pour chasser, dans le tuyau, l’air qui s’y accumule.
Figure 6. Porte placée dans l’intérieur de's galeries, pour intercepter le courant d ’a ir , et lui
faire prendre une autre direction.
a b c d. Cadre de la porte.
a c f e . Porte.
g. Ouverture pratiquée sous la porte, pour rétablir la circulation de Pair.
Figure 7. Galerie dans laquelle on a pratiqué un conduit d’air à l’un des angles du sol.
a b c d. Galerie.
ef . Planche qui forme le conduit d’air.
Figure 8. Galerie dans la partie supérieure de laquelle on a placé un tuyau pour conduire Pair.
a b e d . Galerie;
ef. Support du conduit.
g. Tuyau ou conduit d’air.
Figure y. Galerie dans laquelle on a pratiqué un conduit d’air dans l’un des angles du ciel.
abed. Galerie.
e f Planche qui forme le conduit.
Figure 10.
POUR LA MÉTALLURGIE. 73
.g. Conduit d’air.
h. Planche qui recouvre un conduit d’eau.
i. Canal pour l’écoulement des eaux.
Figure 10. Tuyau surmonté d’une ouverture mobile pour que le vent puisse y entrer.
a bd. Tuyau mobile dans l’extrémité duquel est l’ouverture.
c. Ouverture.
e. Tuyau fixe placé dans le puits.
Figure 11 . Croisement de deux plans placés au-dessus de 1 ouverture d un tuyau pour arrêter le
vent et le déterminer à descendre dans lé tuyau.
A. Plan.
B . Élévation.
abed. Tuyau à air.
egj fh . Plans qui së^croisent au-dessus du tuyau.
i. Ligne de croisement.
Figure 12. Demi-tuyau de tôle tournant sur un axe placé au-dessus d’un tuyau à air pour arrêter
le vent et le faire descendre dans le puits.
A . Plan.
B. Coupe verticale.
ab. T uyau à air, placé dans le puits.
e. Demi-tuyau mobile sur l’axe ƒ
d. Plan vertical qui fait tourner le tuyau et le force à présenter son ouverture au vent.
ƒ. Axe du tuyau mobile.
i. Pivot sur lequel l’axe est placé.
Figure 13. Tuyau mobile poiir faciliter la sortie de l’air.
A . Plan.
B. Coupe verticale.
ab. Tuyau fixe placé dans le puits.
c. Point sut lequel passe l’axe du tuyau mobile.
d. Plan vertical, espèce de girouette qui fait tourner le tuyau mobile, de manière à placer son
ouverture dans une direction opposée au vent.
e. Ouverture du tuyau mobile.
ƒ. Axe de mouvement du tuyau mobile.
Figure 14. Chapeau conique placé au-dessus d’un tuyau pour favoriser la sortie de 1 air
des puits.
A. Plan.
B. Coupe verticale.
a b. Tuyau fixe placé dans le puits. .
c de. T ige de fer qui fixe le cône sur le tuyau.
fg h . Cône de tôle placé sur le tuyau.
Les modes de ventilation indiqués par les figures 10, 1 1 , 12 , 13 , qui etoient employés
anciennement, et qu’on trouve décrits dans Agricola, le sont rarement aujourdhui. Le mode
indiqué figure 14, qui est d’invention moderne, peut leur être facilement substitué.
Figure 15. Souflet double, à deux caisses, qui peut être employé dans quelques mines pour
rétablir la ventilation.
A . Plan du souflet.
B. Coupe verticale.
a £. Caisse extérieure.
c. Ouverture d’entrée de l’air, avec la soupape qui la recouvre.
d. Ouverture de sortie de l’air.
