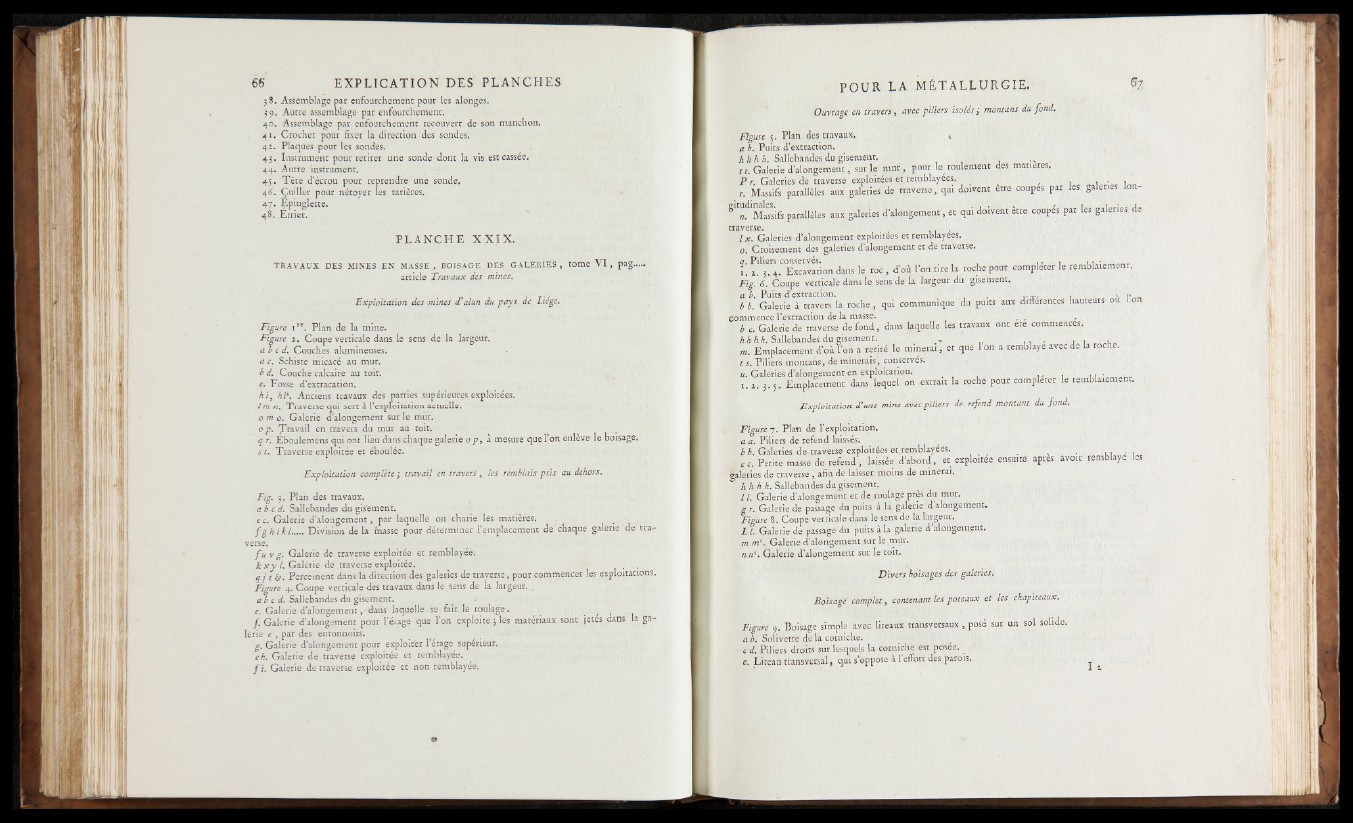

3 8. Assemblage par enfourchement pour les alonges.
35>, Autre assemblage par enfourchement.
40. Assemblage par enfourchement recouvert de son manchon.
41. Crochet pour fixer la direction des sondes.
41. Plaques pour les sondes.
43. Instrument pour retirer une sonde ro n t la vis est cassée.
44. Autre instrument.
45. Tête d’écrou pour reprendre une sonde.
46. Cuiller pour nétoyer les tarières.
47. Epinglette.
4S. Etrier.
P LA N CH E X X I X .
TRAVAUX DES MINES EN MASSE 3 BOISAGE DES GALERIES , tome VI, pag.....
article Travaux des mines.
Exploitation des mines d’ alun du pays de Liege.
Figure i re. Plan de la mine.
Figure 1. Coupe verticale dans le sens de la largeur.
a b c d. Couches alumineuses.
a c. Schiste micacé au mur.
b d. Couche calcaire au toit.
e. Fosse d’extracation.
Ai, Ai1. Anciens travaux des parties supérieures exploitées.
Imn. Traverse qui sert à l’exploitation actuelle.
o m 0. Galerie d’alongement sur le mur.
o p. Travail en travers du mur au toit.
q r. Eboulemens qui ont lieu dans chaque galerie 0 p, à mesure que Ton enlève le boisage.
s t. Traverse exploitée et éboulée.
Exploitation complète ; travail en travers, les remblais pris au dehors,
Fig. 3. Plan des travaux.
a b cd. Sallebandes du gisement.
e c. Galerie d’alongement, par laquelle on charie les matières.
ƒ g h i k l Division de la masse pour déterminer l’emplacement de chaque galerie de traverse.
f u v g . Galerie de traverse exploitée et remblayée.
k x y l. Galérie de traverse exploitée. .. .
q j t &. Percement dans la direction des galeries de traverse , pour commencer les exploitations.
Figure 4, Coupe verticale des travaux dans le sens de la largeur. „
a b c d. Sallebandes du gisement.
e. Galerie d’a longementd ans laquelle se fait, le roulage..
ƒ. Galerie d’alongement pour l’étage que l’on exploite > les matériaux sont jetés dans la galerie
e , par des entonnoirs.
g. Galerie d’alongement pour exploiter l’étage supérieur.
eh. Galerie de traverse exploitée et remblayée.
f i . Galerie de traverse exploitée et non remblayée.
Ouvrage en travers, avec piliers isolés ÿ montans du fond.
Figure 5. Plan des travaux, k
a b. Puits d’extraction,
h h h h. Sallebandes du gisemenr. •
et. Galerie d’alongement, sur le mur, pour le roulement des matières.
P r. Galeries de traverse exploitées et remblayées. I . . .
r. Massifs parallèles aux galeries de traverse, qui doivent être coupés par les galeries lon-
^ Massifs parallèles aux galeries d’alongement, et qui doivent être coupés pat les galeries de
l x. Galeries d’alongement exploitées et remblayées.
o. Croisement des galeries d’alongemënt et de traverse.
t mwBdans ie r°c > d’°à i’°n tire k r°c^e p0“ c°mp,^ et *e remt,iaiement- Fig. 6. Coupe verticale dans le sens de la largeur du gisemenr.
a b. Puits d’extraction. , . HH I «. i- _
b b. Galerie à travers la roche, qui communique du puits aux differentes hauteurs ou Ion
commence l’extraction de la masse. ■ ! HH . .. . ’ ,
b c. Galerie de traverse de fond, dans laquelle.les travaux ont ete commencés.
hhhh. Sallebandes du gisement. 8BH , , g » ®
m. Emplacement d’où l’on a retiré le minerai, et que 1 on a remblaye avec de la roche.
t s. Piliers montans, de minerais, conservés.
u. Galeries d’alongemenc en exploitation. ’ ,(■
r. a. 3. 5. Emplacement dans lequel on extrait la rochê pour compléter le remblaiement.
Exploitation d’une mine avec piliers de refend montant du fond.
Figure -]. Plan de l’exploitation.
a a. Piliers de refend laissés.
b b. Galeries de. traverse exploitées et.remblayées. I H H HHHH
c c. Petite masse de refend, laissée d’abord, et exploitée ensuite après avoir remblaye les
galeries de traverse , afin de laisser moins de minerai.
A A A A. Sallebandes du gisement.
11. Galerie d’alongement et de roulage près du mur.
g r. Galerie de passage du puits à la galerie d’alongement.
Figure 8. Coupe verticale dans le sens de la largeur,
i L Galerie de passage du puits à la galerie d alongement.
m m1. Galerie d’alongement sur le mur.
«T*1. Galerie d’alongement sur le toit.
Divers boisages des galeries.
Boisage complet, contenant les poteaux et les chapiteaux.
Figure 9. Boisage simple avec liteaux transversaux , posé sut un sol solide.
a b. Solivette de la corniche.
c d. Piliers droits sur lesquels la corniche est posée. _
e. Liteau transversal, qui s’oppose à l’effort des parois. ÿi
