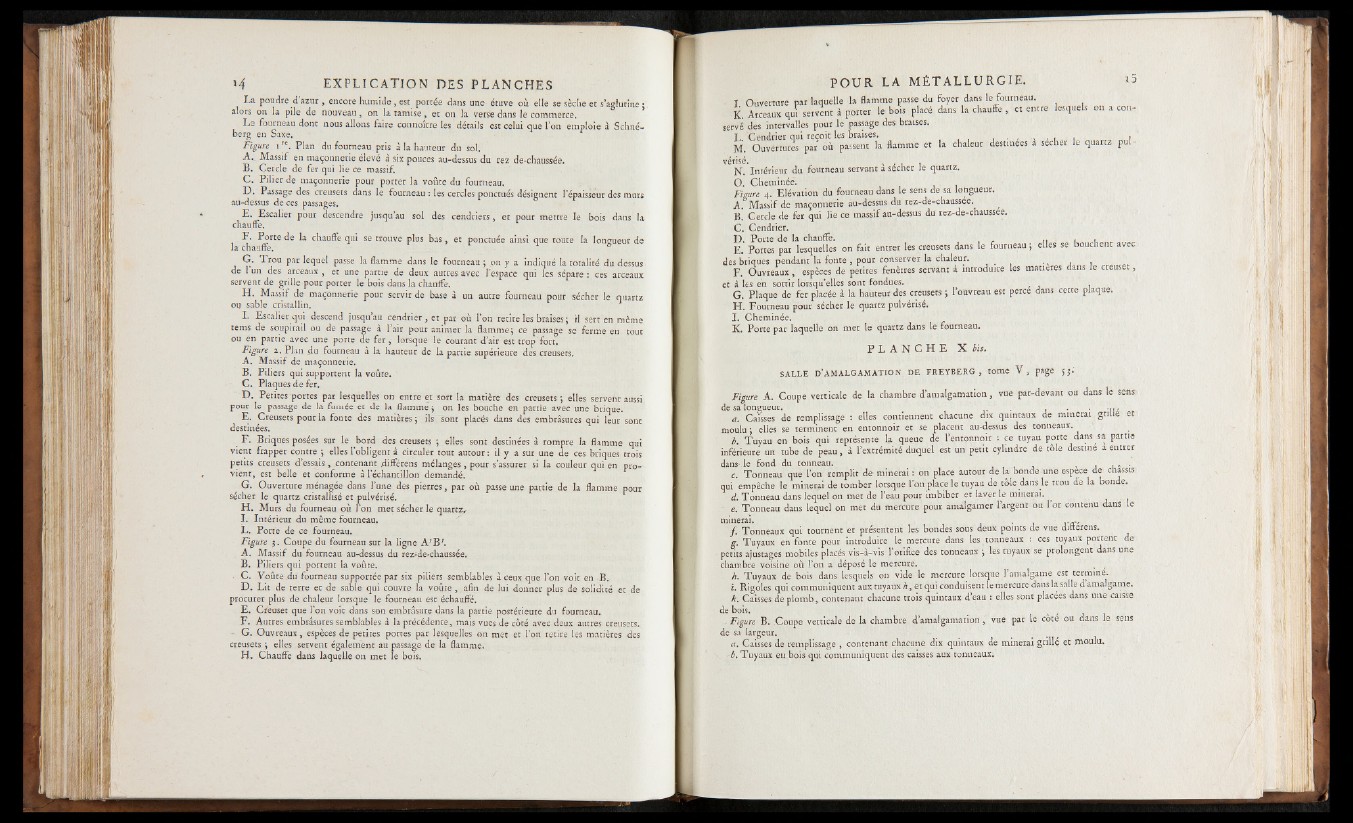

La poudre d azur, encore humide, est portée dans une étuve ou elle se sèche et s’aglutîne •
alors on la pile de nouveau, on la tamise, et on la verse dans le commerce.
L e fourneau dont nous allons faire connoître les détails est celui que l ’on emploie à Schné-
berg en Saxe. r
Figure i* e. Plan du fourneau, pris à la hauteur du sol.
A . Massif en maçonnerie élevé à six pouces au-dessus du rez de-chaussée.
B . Cercle de fer qui lie ce massif.
C . Pilier de maçonnerie pour porter la voûte du fourneau.
D . Passage des creusets dans le fourneau : les cercles ponctués désignent l’épaisseur des murs
au-dessus de ces passages;
E . Escalier pour descendre jusqu’au sol des cendriers, et pour mettre le bois dans la
chauffe.
L* Porte de la chauffe qui se trouve plus bas, et ponctuée ainsi que toute la longueur de
la chauffe. °
U» Trou pa* lequel passe la flamme dans le fourneau ; von y a indiqué la totalité du dessus
de 1 un des arceaux, et une partie de deux autres avec l ’espace qui les sépare : ces arceaux
servent de grille pour porter le bois dans la chauffe.
H . Massif de maçonnerie pour servir de base à un autre fourneau pour sécher le quartz
ou sable cristallin.
I. Escalier qui descend jusqu’au cendrier > et par où l’on retire les braises j il sert en même
rems de soupirail ou de passage à l’air pour animer la flamme; ce passage se ferme en tout
ou en partie avec une porte de fe r , lorsque le courant d’air est trop fort.
Figure z. Plan du fourneau a la hauteur de la partie supérieure des creusets.
A . Massif de maçonnerie.
B. Piliers qui supportent la voûte.
C . Plaques de fer.
D . Petites portes par lesquelles on entre et sort la matière des creusets *, elles servent aussi
pour le passage de la fumée et de la flamme} on les bouche en partie avec une brique.
E . Creusets pour la fonte des matières y ils sont placés dans des embrasures qui leur sont
destinées.
F . Briques posées sur le bord des creusets j elles sont destinées à rompre la flamme qui
vient frapper contre j elles l’obligent a circuler tout autour : il y a sur une de ces briques trois
petits creusets d’essais, contenant .différens mélanges, pour s’assurer si la couleur qui en provient,
est belle et conforme à l’échantillon demandé.
# G. Ouverture ménagée dans l’une des pierres, par où passe une partie de la flamme pour
sécher le quartz cristallisé et pulvérisé.
H . Murs du fourneau où l’on met sécher le quartz,
I . Intérieur du même fourneau.
L . Porte de ce fourneau.
Figure 3. Coupe du fourneau sur la ligne A JB ;.
A . Massif du fourneau au-dessus du rez-de-chaussée.
B . Piliers qui portent la voûte.
C . Voûte du fourneau supportée par six piliers semblables a ceux que l’on voit en B.
D . Lit de terre et de sable qui couvre la voûte, afin de lui donner plus de solidité et de
procurer plus de chaleur lorsque le fourneau est échauffé.
E . Creuset que l’on voit dans son embrasure dans la partie postérieure du fourneau.
F . Antres embrasures semblables à la précédente, mais vues de côté avec deux autres creusets,
g G. Ouvreaux, espèces de petites portes par lesquelles on met et l’on retire les matières des
creusets ; elles servent également au passage de la flamme.
H . Chauffe dans laquelle on met le bois,
T Ouverture par laquelle la flamme passe du foyer dans le fourneau.
K. Arceaux qui servent à porter le bois placé dans la chauffe , et entre lesquels on a conservé
des intervalles pour le. passage des braises.
L 'Cendrier qui reçoit les braises. , , ,
M. Ouvertures par où passent la flamme et la chaleur destinées a sécher le quartz pulvérisé.
„ x , , .
N . Intérieur du fourneau servant a sécher le quartz.
O. Cheminée.
Figure 4. Elévation du fourneau dans le sens de sa longueur.
A Massif de maçonnerie au-dessus du rez-de-çhaussée. ^
b ! Cercle de fer qui lie ce massif au-dessus du rez-de-chaussee.
C . Cendrier.
I). Porte de la chauffe. . . . mm , «
E . Portes par lesquelles on fait entrer les creusets dans le fourneau ; elles se bouchent avec
des briques pendant la fonte , pour conserver la chaleur. , . , . v . ,
F . Ouvreaux, espèces de petites fenêtres servant à introduire les matières dans le creuset ^
et à les en sortir lorsqu’elles sont fondues.
G. Plaque de fer placée à la hauteur des creusets j l’ouvreau est percé dans cette plaque.
H . Fourneau pour sécher le quartz pulvérisé.
I . Cheminée.
K. Porte par laquelle on met le quartz dans le fourneau.
P L A N C H E X bis.
d’amalgamation d e f r e y b e r g , tome V , page 53.
Figure A . Coupe verticale de la chambre d’amalgamation, vue par-devant ou dans le sens
de sa longueur. . , . .
a. Caisses de remplissage : elles contiennent chacune dix quintaux de minerai grille et
moulu j elles se terminent en entonnoir et se placent au-dessus des tonneaux.
b. Tuyau en bois qui représente la queue de l’entonnoir : ce tuyau porte dans sa partie
inférieure un tube de peau, à l’extrémité duquel est un petit cylindre de tôle destiné a entrer
dans-le fond du tonneau. , , A .
c. Tonneau que l’on remplit de minerai : on place autour de la bonde une espèce de châssis
qui empêche le minerai de tomber lorsque l’on place le tuyau de tôle dans le trou de la bonde.
d. Tonneau dans lequel on met de l’eau pour imbiber et laver le minerai. ^
- e. Tonneau dans lequel on met du mercure pour amalgamer l’argent ou l ’or contenu dans le
minerai. , ya:,
/. Tonneaux qui tournent et présentent les bondes sous deux points de vue ditterens.
g. Tuyaux en fonte pour introduire le mercure dans les tonneaux : ces tuyaux portent de
petits ajustages mobiles placés vis-à-vis l’orifice des tonneaux 3 les tuyaux se prolongent dans une
chambre voisine où l’on a déposé le mercure. . . ,
h. Tuyaux de bois dans lesquels on vide le mercure lorsque l’amalgame est termine.
i. Rigoles qui communiquent aux tuyaux h, et qui conduisent le mercure dans la salle d amalgame.
k. Caisses de plomb, contenant chacune trois quintaux d’eau : elles sont placées dans une caisse
de bois. ' [j
■ Figure B. .Coupe verticale de la chambre d’amalgamation, vue par le cote ou dans le sens
de sa largeur.
a. Caisses de remplissage , contenant chacune dix quintaux de minerai grillé et moulu.
'b. Tuyaux eu bois qui communiquent des caisses aux tonneaux.
