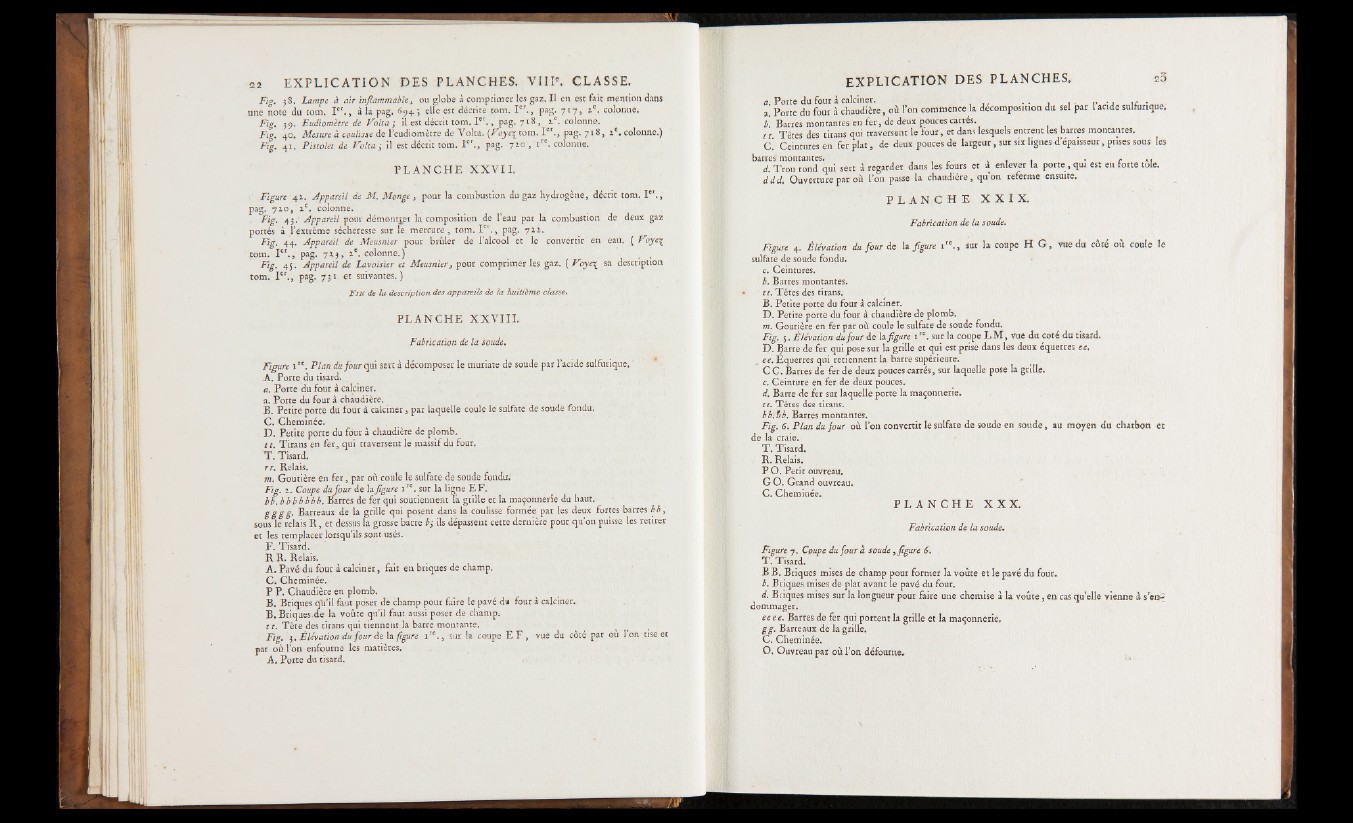

22 EXPLICATION DES PLANCHES. VHP. CLASSE.
Fig. 5 S. Lampe à air inflammable, ou globe à comprimer les gaz. Il en est fait mention dans
une note du tom. I " . , à la pag. 694 ; elle est décrire tom. I " . , pag. 717, z ', colonne,
Fig. 39. Eudiomètre de Volta ; il esc décrit tom. I er. , pag. 7 s 8, I e. colonne.
Fig. 4Q, Mesure à coulisse de l’eudiomètre de Volta. [Voye% tom. I e ., pag. 718, z e, colonne.)
Fig. 41. Pistolet de Volta ; il est décrit tom. I er., pag. 71 0, V e. colonne.
P L A N C H E X X V I I .
Figure 4 1. Appareil de M. Monge, pour la combustion du gaz hydrogène, décrit tom. I er.;
pag. 7 10 , z c. colonne.
Fig. 43. Appareil pour démontrer la composition de l’eau par la combustion de deux gaz
portés à l’extrême sécheresse sur le mercure, tom. 1er. , pag. 7 1 1 .
Fig. 44. Appareil de Meusnier pour brûler de l’alcool et le convertir en eau. ( Vye^
tom. I er. , pag. 72.3, z e. colonne.) |
Fig. 45. Appareil de Lavoisier et Meusnier j pour comprimer les gaz. ( Voye\ sa description
tom. I er., pag. 731 et suivantes.)
F in de la description des appareils de la huitième classe.
P L A N C H E X X V I I I .
Fabrication de la soude.
Figure i rc. Flan du four qui sert à décomposer le muriate de soude par l’acide sulfurique. ‘
A . Porte du tisard.
a. Porte du four à calciner,
a. Porte du four à chaudière.
B . Petite porte du four à calciner 3 par laquelle coule le sulfate de soude fondu.
C . Cheminée.
D . Petite porte du four à chaudière de plomb.
11. Tirans en fer, qui traversent le massif du four.
T . Tisard.
rr. Relais.
m. Goutière en fer, par où coule le sulfate de soude fondu;
Fig. i . Coupe du four de la figure i rc. sur la ligne E F .
hb.bbbbbbb. Barres de fer qui soutiennent la grille et la maçonnerie du haut.
g g g g . Barreaux de la grille qui posent dans la coulisse formée par les deux fortes barresAÆ,
sous le relais R , er dessus la grosse barre bj ils dépassent cette dernière pour qu’on puisse les retirer
et les remplacer lorsqu’ils sont usés.
F . Tisard.
R R . Relais.
A . Pavé du four à calciner, fait en briques de champ.
C . Cheminée.
P P. Chaudière en plomb.
B. Briques qu’il faut poser de champ pour faire le pavé du four à calciner.
B . Briques.de la voûte qu’il faut aussi poser de champ.
11. Tê te des tirans qui tiennent la barre montante.
Fig. 3. Élévation du four As la figure i rc. , sur la coupe E F , vue du côté par où Ion-lise et
par où l’on enfourne les matières.
A. Porte du tisard.
EXPLICATION DES PLANCHES. 20
a. Porte du four i calciner. . . . .
a. Porte du four à chaudière, où 1 on commence la décomposition du sel par 1 acide sulfurique.
i. Barres montantes en fer, de deux pouces carrés.
11 Têtes des tirans qui traversent le four, et dans lesquels entrent les barres montantes,
c ! Ceintures en fer plat, de deux pouces de largeur, sur six lignes d’épaisseur, prises sous les
barref montantes. . . f c A|
d. Trou rond qui sert à regarder dans les fours et a enlever la porte, qui est en forte tôle.
ddd. Ouverture par où l ’on passe la chaudière, qu on referme ensuite.
P L A N C H E X X I X .
Fabrication de la soude.
Figure 4. Élévation du four de la figure 1 " . , sur la coupe H G , vue du côté où coule le
sulfate de soude fondu.
c. Ceintures.
b. Barres montantes.
tt. Têtes des tirans.
B. Petite porte du four à calciner.
D . Petite porte du four à chaudière de plomb.
m. Goutière en fer par où coule le sulfate de soude fondu.
Fig. 5. Élévation du four de \ti figure i re. sur la coupe L M , vue du coté du tisard.
D . Barre de fer qui pose sur la grille et qui est prise dans les deux équerres ee.
ee. Equerres qui retiennent la barre supérieure.
C C . Barres de fer de deux pouces carrés, sur laquelle pose la grille.
c. Ceinture en fer de deux pouces.
d. Barre de fer sur laquelle porte la maçonnerie.
tt. Têtes des tirans.
bbibb. Barres montantes.
Fig. 6. Plan du four où l’on convertit le sulfate de soude en soude, au moyen du charbon et
de la craie.
T . Tisard.
R. Relais.
P O . Petit ouvreau.
G O . Grand ouvreau.
C . Cheminée.
P L A N C H E X X X .
Fabrication de la soude.
Figure 7. Coupe du four à soude, figure 6.
T . Tisard.
B B. Briques mises de champ pour former la voûte et le pavé du four.
b. Briques mises de plat avant îe pavé du four.
d. Briques mises sur la longueur pour faire une chemise à la voûte, en cas qu’elle vienne à sren?^
dommager.
eeee. Barres de fer qui portent la grille et la maçonnerie.
g g. Barreaux de la grille.
C . Cheminée.
O. Ouvreau par où l’on défourne.
