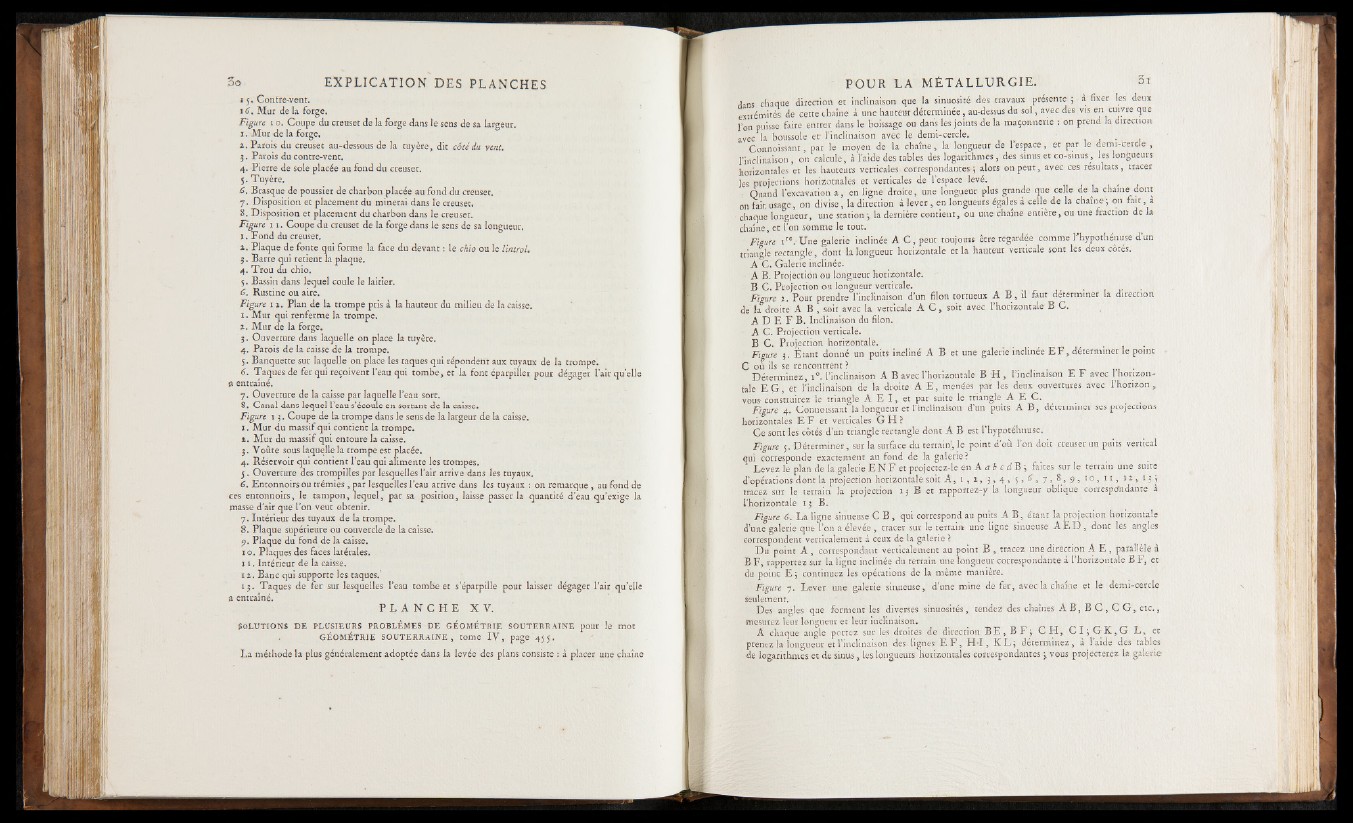

1 5. Contre-vent.
1 6. Mur de la forge.
Figure 1 o. Coupe du creuset de la forge dans le sens de sa largeur.
1. Mur de la forge.
2. Parois du creuset au-dessous de la tuyère, dit côté du vent.
3. Parois du contre-vent.
4. Pierre de sole placée au fond du creuser.
5. Tuyère.
6. Brasque de poussier de charbon placée au fond du creuset.
7 . Disposition et placement du minerai dans le creuser.
8. Disposition et placement du charbon dans le creuset.
Figure 1 1 . Coupe du creuset de la forge dans le sens de sa longueur.
1. Fond du creuset.
2. Plaque de fonte qui forme la face du devant : le chio ou le lintrol.
3. Barre qui retient la plaque.
4. Trou du chio.
5. Bassin dans lequel coule le laitier.
6. Rustine ou aire.
Figure 11 . Plan de la trompe pris à la hauteur du milieu de la caisse.
1. Mur qui renferme la trompe.
2. Mur de la forge.
3. Ouverture dans laquelle on place la tuyère.
4. Parois de la caisse de la trompe.
5. Banquette sur laquelle on place les taques qui répondent aux tuyaux de la trompe.
6. Taques de fer qui reçoivent l’eau qui tombe, et la font éparpiller pour dégager l’air quelle
g entraîné.
7. Ouverture de la caisse par laquelle l’eau sort.
8. Canal dans lequel l’eau s’écoule en sortant de la caisse.
Figure 13. Coupe de la trompe dans le sens de la largeur de la caisse,
ï . Mur du massif qui contient la trompe.
2. Mur du massif qui entoure la caisse.
3. Voûte sous laquelle la trompe est placée.
4. Réservoir qui contient l ’eau qui alimente les trompes.
5. Ouverture des trompilles par lesquelles l’air arrive dans les tuyaux.
6. Entonnoirs ou trémies, par lesquelles l ’eau arrive dans les tuyaux : on remarque , au fond de
ces entonnoirs, le tampon, lequel, par sa position, laisse passer la quantité d’eau qu’exige la
masse d’air que l’on veut obtenir.
7. Intérieur des tuyaux de la trompe.
8. Plaque supérieure ou couvercle de la caisse.
5>. Plaqué du fond de la caisse.
1 o. Plaques des faces latérales.
1 1 . Intérieur de la caisse,
ï 2. Banc qui supporte les taques.’
13. Taques de fer sur lesquelles l’eau tombe et s’éparpille pour laisser dégager l’air qu’elle
g entraîné«
P L A N C H E X V .
Solutions d e p lu s ieu r s pro b l èm e s d e g é o m é t r ie so u t e r r a in e pour le mot
GÉOMÉTRIE SOUTERRAINE, tome I V , page 455.
La méthode la plus généralement adoptée dans la levée des plans consiste : d placer une chaîne
dans chaque direction et inclinaison que la sinuosité des travaux présente ; à fixer les deux
extrémités de cette chaîne à une hauteur déterminée, au-dessus du sol, avec des vis en cuivre que
l’on puisse faire entrer dans le boissage ou dans les joints de la maçonnerie : on prend la direction
avec la boussole er l’inclinaison avec le demi-cercle. * . . .
Connoissant, par le moyen de la chaîne, la longueur de 1 espace, et par le demi-cercle ,
l’inclinaison , on calcule, à l’aide des tables des logarithmes, des sinus et co-sinus, les longueurs
horizontales et les hauteurs verticales correspondantes’, alors on peut, avec ces résultats, tracer
les projections horizotnales et verticales de l’espace levé.
• Quand l’excavation a , en ligne droite, une longueur plus grande que celle d é jà chaîne dont
on fait usage, on divise, la direction d lever , en longueurs égales à celle de la chaîne; on j f e V *
chaque longueur, une station ; la dernière contient, ou une chaîne entière, ou une fraction de la
chaîne, et l’on somme le tout.
Figure i re. Une galerie inclinée A C ,p e u t toujours être regardée comme Phypothénuse d’un
triangle rectangle, dont la longueur horizontale et la hauteur verticale sont les deux cotés.
A C . Galerie inclinée.
A B . Projection ou longueur horizontale.
B C . Projection on longueur verticale. / . . .
Figure 2. Pour prendre l’inclinaison d’un filon tortueux A B , il faut déterminer la direction
de la droite A B , soit avec la verticale A C , soit avec l’horizontale B C .
A D E F B. Inclinaison du filon.
A C. Projection verticale.
B C . Projection horizontale. . . .
Figure 3. Étant donné un puits incliné A B et une galerie inclinée E F , déterminer le point
C où ils se rencontrent ? .
Déterminez, i° . l’inclinaison A B avec l’horizontale B H , l’inclinaison E F avec 1 horizontale
E Q , et l’inclinaison de la droite A E , menées par les deux ouvertures avec l’horizon,
vous construirez le triangle A E I , et par suite le triangle A E C .
Figure 4. Connoissant la longueur et l’inclinaison d’un puits A B , déterminer ses projections
horizontales E F et verticales G H ?
Ce sont les côtés d’un triangle rectangle dont A B est l’hypotéhnuse.
Figure 5. Déterminer, sur la surface du terrain;, le point d’où l ’on doit creuser un puits vertical
qui corresponde exactement au fond de la galerie?
Levez le plan de fa.galerie E N F et projectez-le en A a b c d B ; faites sur le terrain une suite
d’opérations dont la projection horizontale soit A , 1 , 2 , 3 ,4 , 5 > 6 , 7 , § , 9 > 10 3 11 > 12 > 1 3 >
tracez sur le terrain la projection 13 B et rapportez-y la longueur oblique correspondante a
l’horizontale 13 B.
Figure 6. La ligne sinueuse C B , qui correspond au puits A B , étant la projection horizontale
d’une galerie que l’on a élevée, tracer sur le terrain une ligne sinueuse A E D , donc les angles
correspondent verticalement d ceux de la galerie ?
Du point A , correspondant verticalement au point B , tracez une direction A E , parallèle d
B F , rapportez sur la ligne inclinée du terrain une longueur correspondante à l’horizontale B F, et
du point E ; continuez les opérations de la même manière.
Figure 7. Lever une galerie sinueuse, d’une mine de fer, avec la chaîne et le demi-cercle
seulement.
Des angles que forment les diverses sinuosités, tendez des chaînes A B , B C , C G , etc.,
mesurez leur longueur et leur inclinaison.
A chaque angle portez sur les droites de direction B E , B F ; C H , C I ; G K , G L , et
prenez la longueur et l’inclinaison des lignes E F , H * I , K L ; déterminez, d l’aide des tables
de logarithmes et de sinus , les.longueurs horizontales correspondantes vous projetterez la galerie
