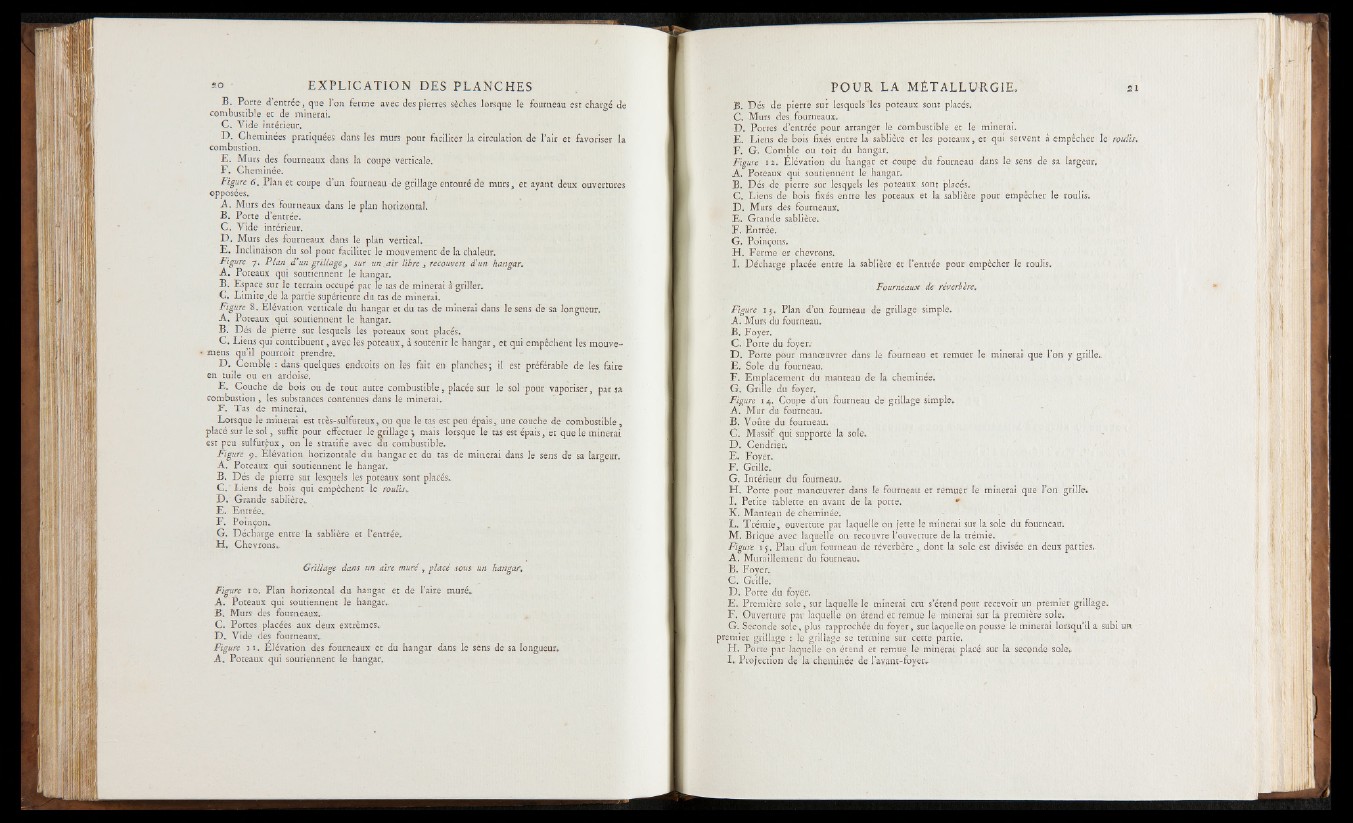

B . Porte d’entrée, que l’on ferme avec des pierres sèches lorsque le fourneau est chargé de
combustible et de minerai.
C . Vide intérieur.
D . Cheminées pratiquées dans les murs pour faciliter la circulation de l ’air et favoriser la
combustion.
E . Murs des fourneaux dans la coupe verticale.
F . Cheminée.
Figure 6. Plan et coupe d’un fourneau de grillage entouré de murs, et ayant deux ouvertures
opposées.
A . Murs des fourneaux dans le plan horizontal.
B. Porte d’entrée.
C . Vide intérieur.
D . Murs des fourneaux dans le plan vertical.
E . Inclinaison du sol pour faciliter le mouvement de la chaleur.
Figure 7. Plan d.3un grillage , sur unjiir libre 3 recouvert d'un hangar►
A . Poteaux qui soutiennent le hangar.
B . Espace sur le terrain occupé par le tas de minerai à griller.
C. Limite,de la partie supérieure du. tas de minerai.
Figure 8. Elévation verticale du hangar et du tas de minerai dans le sens de sa longueur.
A . Poteaux qui soutiennent le hangar.
B . Dés de pierre sur lesquels lès poteaux sont placés.
C . Liens qui contribuent, avec les poteaux, a soutenir le hangar, et qui empêchent les mouve-
• mens qu’il pourroit prendre.
D . Comble : dans quelques endroits on les fait en planches j il est préférable de les faire
en tuile ou en ardoise.
E . Couche de bois ou de tout autre combustibleplacée sur le sol pour vaporiser, par sa
combustion , les substances contenues dans le minerai..
F . Tas de minerai.
Lorsque le minerai est très-sulfureux, ou que le tas est peu épais, une couche de combustible,
placé sur le s o l, suffit pour effectuer le grillage 3 mais lorsque le tas est épais, et que le minerai
est peu sulfureux, on le stratifie avec du combustible.
Figure 9. Elévation horizontale du hangar et du tas de minerai dans le sens dé sa largeur.
A . Poteaux qui soutiennent le hangar.
B . Dés de pierre sur lesquels les poteaux sont placés.
G. ' Liens de bois q.ui empêchent le. roulis.
D . Grande sablière.
E . . Entrée.
F . Poinçon.
G . Décharge entre la sablière et rentrée.
H . Chevrons.
Grillage dans un aire muré , placé sous un hangar.
Figure 10.. Plan horizontal du hangar et de l’aire muré.
A . Poteaux qui soutiennent le hangar.
B . Murs des fourneaux..
C . Portes placéës aux deux extrêmes.
D . Vide des fourneaux..
Figure 11 . Elévation des fourneaux et du hangar dans le sens de sa longueur.
A . Poteaux qui soutiennent le hangar.
B. Dés de pierre sur le sq uelles poteaux sont placés.
C . Murs des fourneaux.
D . Portes d’entrée pour arranger le combustible et le minerai.
E. Liens de bois fixés entre la sablière et les poteaux, et qui servent à empêcher le roulis.
F. G. Comble ou toit du hangar.
Figure i i . Elévation du hangar et coupe du fourneau dans le sens de sa largeur.
A. Poteaux qui soutiennent le hangar.
B. Dés de pierre sur lesqyels les poteaux sont placés.
C . Liens de bois fixés entre les poteaux et la sablière pour empêcher le roulis.
D . Murs des fourneaux.
E . Grande sablière.
F. Entrée.
G. Poinçons.
H. Ferme er chevrons.
I. Décharge placée entre la sablière et l’entrée pour empêcher le roulis.
Fourneaux de réverbère.
■ Figure 13. Plan d’un fourneau de grillage simple.
A . Murs du fourneau.
B. Foyer.
C . Porte du foyer.-
D . Porte pour manoeuvrer dans le fourneau et remuer le minerai que l ’on y grille.
E . Sole du fourneau.
F . Emplacement du manteau de la cheminée.
G. Grille du foyer.
Figure 14. Coupe d’un fourneau de grillage simple.
A . Mur du fourneau.
B. Voûte du fourneau.
C . Massif qui supporte la sole.
D . Cendrier.
E . Foyer.
F . Grille.
G. Intérieur du fourneau.
H. Porte pour manoeuvrer dans le fourneau er remuer le minerai que l’on grille.
I. Petite tablette en avant de la porte. m
K. Manteau de cheminée.
L . Trémie, ouverture par laquelle on jette le minerai sut la sole du fourneau.
M. Brique avec laquelle on recouvre l’ouverture de la trémie.
Figure 15. Plan d’un fourneau de réverbère dont la sole est divisée en deux parties.
A . Muraillement du fourneau.
B. Foyer.
C . Grille.
D. Porte du foyer.
E . Première sole , sur laquelle le minerai cru s’étend pour recevoir un premier grillage.
F. Ouverture par laquelle on étend et remue le minerai sur la première sole.
G. Seconde soie, plus rapprochée du foyer, sur laquelle on pousse le minerai lorsqu’il a subi un-
premier grillage : le grillage se termine sur cette partie.
H. Porte par laquelle on étend et remue le minerai placé sur la seconde sole.
I. Projection de la cheminée de l avant-foyer.
