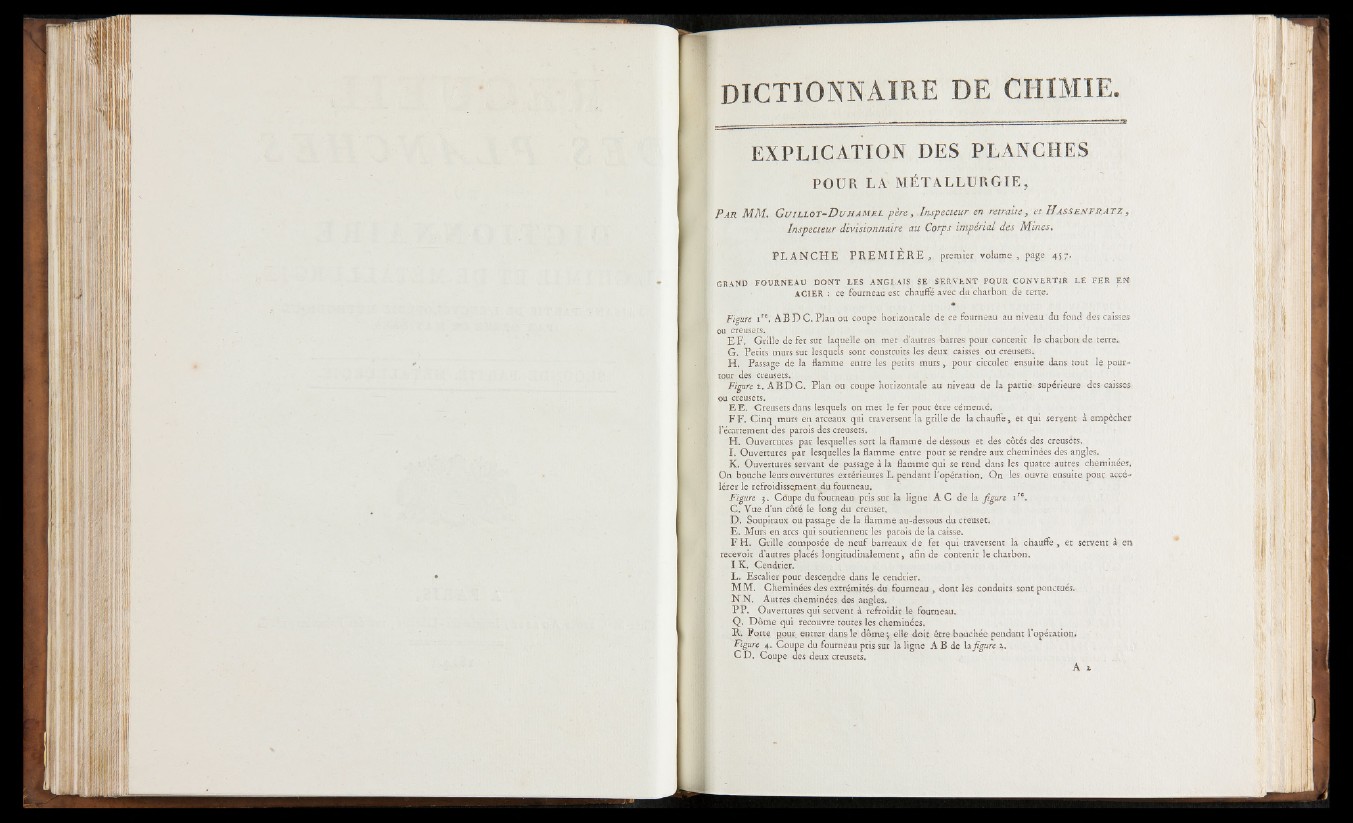

DICTIONNAIRE DE CHIMIE.
_____ _______ ____...-------------------- ........................ i ■■
EXPLICATION DES PLANCHES
POUR LA MÉTALLURGIE,
P a r M M . G u il l o t - D u h a m e l père, Inspecteur en retraite, et H a s s e n f r a t z ,
Inspecteur divisionnaire au Corps impérial des Mines.
P L A N C H E P R E M I È R E j premier v olum e , page 457.
GRAND FOURNEAU DONT LES ANGLAIS SE SERVENT PQUR CONVERTIR LE FER EN
ACIER : ce fourneau est chauffé avec du charbon de terçe.
Figure i re. A B D C . Plan ou coupe horizontale de ce fourneau au niveau du fond des caisses
ou creusets.
E F . Grille de fer sur laquelle on met d’autres -barres pour contenir le charbon de terre.>
G. Petits murs sur lesquels sont construits les deux caisses ou creusets.
H. Passage de la flamme entre les petits murs, pour circuler ensuite dans tout le pourtour
des creusets.
Figure z .A B D C . Plan ou coupe horizontale au niveau de la partie supérieure des caisses
ou creusets.
E E . Creusets dans lesquels on met le fer pour être cémenté.
F F. Cinq murs en arceaux qui traversent la grille de la chauffe, et qui servent à empêcher
l’écartement des parois des creusets.
H. Ouvertures par lesquelles sort la flamme de dessous et des côtés des creusets.
I. Ouvertures par lesquelles la flamme entre pour se rendre aux cheminées des angles.
K. Ouvertures servant de passage à la flamme qui se rend dans les quatre autres cheminées.
On bouche leurs ouvertures extérieures L pendant l’opération. On les ouvre ensuite pour accélérer
le refroidissement.du fourneau.
Figure 3. Coupe du fourneau pris sur la ligne A C de la figure 1 re.
C . Vue d’un côt'é le long du creuset.
D. Soupiraux ou passage de la flamme au-dessous du creuset.
E. Murs en arcs qui soutiennent les parois de la caisse.
F H . Grille composée de neuf barreaux de fer qui traversent la chauffe, et servent à en
recevoir d’autres placés longitudinalement, afin de contenir le charbon.
I K. Cendrier.
L. Escalier pour descendre dans le cendrier.
M M . Cheminées des extrémités-du fourneau , dont les conduits sont ponctués.
N N . Autres cheminées des angles.
P P . Ouvertures qui servent à refroidir le fourneau.
Q. Dôme qui recouvre toutes les cheminées.
R . Porte pour entrer dans le dôme j elle doit être bouchée pendant l’opération.
Figure 4. Coupe du fourneau pris sur la ligne A B de figure 1,
C D. Coupe des deux creusets.
A a
