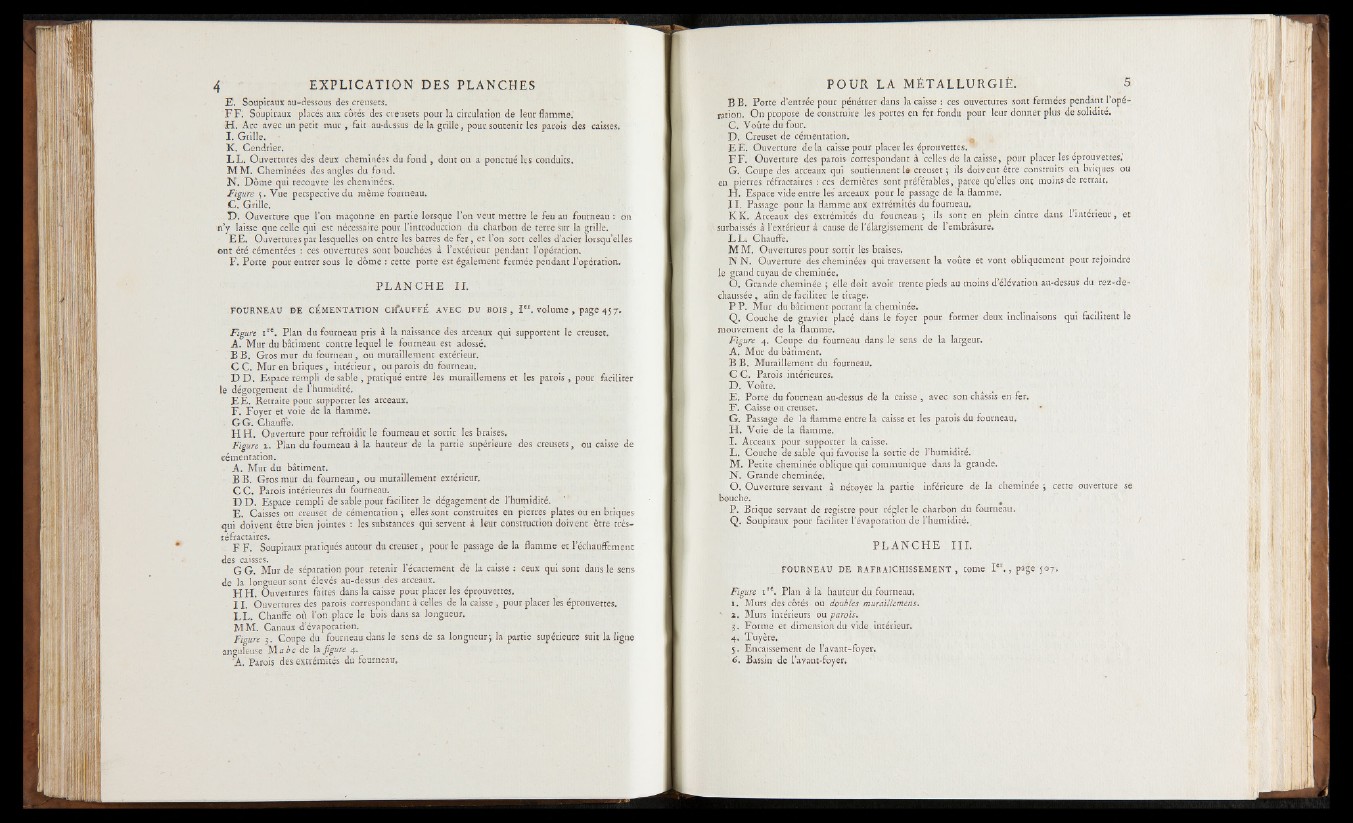

E. Soupiraux au-dessous des creusets.
F F ; Soupiraux placés aux côtés des creusets pour la circulation de leur flamme."
H . Arc avec un petit mur, fait au-dessus de la grille, pounsoutenir les parois des caisses.
I . Grille. •
K . Cendrier.
L L . Ouvertures des deux cheminées du fond , dont on a ponctué les conduits.
M M . Cheminées des angles du fond.
N . Dôme qui recouvre les cheminées.
Figure 5. Vue perspective du même fourneau.
C . Grille.
D . Ouverture que Ton maçonne en partie lorsque l’on veut mettre le feu au fourneau : on
fi’y laisse que celle qui est nécessaire pour l’introduction du charbon de terre sur la grille.
E E . Ouvertures par lesquelles on entre les barres de fe r , et l’on sort celles d’acier lorsqu’elles
ont été c ém en té e sce s ouvertures sont bouchées à l’extérieur pendant l’opération.
F . Porte pour entrer sous le dôme : cette porte est également fermée pendant l’opération.
P L A N C H E j p
FOURNEAU DE CÉMENTATION CHAUFFÉ AVEC DU BOIS , I er. Volume , page 45 7.
Figure i rc. Plan du fourneau pris à la naissance des arceaux qui supportent le creuset.
A . Mur du bâtiment contre lequel le fourneau est adossé.
B B. Gros mur du fourneau, ou muraillement extérieur.
C C . Mur en briques, intérieur, ou parois du fourneau.
D D . Espace rempli de sable , pratiqué entre les muraillemens et les parois , pour faciliter
le dégorgement de l’humidité.
E E . Retraite pour supporter les arceaux.
F . Foyer et voie de la flamme.
G G . Chauffe.
H H. Ouverture pour refroidir le fourneau et sortir les braises.
Figure 1, Plan du fourneau â la hauteur de la partie supérieure des creusets, ou caisse de
cémentation.
A . Mur du bâtiment.
B B. Gros mur du fourneau, ou muraillement extérieur.
C C . Parois intérieures du fourneau.
D D . Espace rempli de sable pour faciliter le dégagement de l’humidité.
E. Caisses ou creuset de cémentation ; elles sont construites en pierres plates ou en briques
qui doivent être bien jointes : les substances qui servent à leur construction doivent être très-
réfractairés.
F F . Soupiraux pratiqués autour du creuset, pour le passage de la flamme et l’échauffé ment
des caisses.
G G . Mur de séparation pour retenir l ’écartement de la caisse : ceux qui sont dans le sens,
de la longueur sont élevés au-dessus des arceaux.
H H. Ouvertures faites dans la caisse pour placer les éprouvettes.
1 1 . Ouvertures des parois correspondant à célles de la caisse , pour placer les éprouvettes;
L L . Chauffe où I on place le bois dans sa longueur.
M M . Canaux d’évaporation.
Figure 3. Coupe du fourneau dans le sens de sa longueur 3 la partie supérieure suit la ligne
anguleuse Ma b c de h figure 4.
"A. Parois des extrémités du fourneau-
B B. Porte d’entrée pour pénétrer dans la caisse : ces ouvertures sont fermées pendant l’opération.
On propose de construire les portes en fer fondu pour leur donner plus de solidité.
C . Voûte du four.
D . Creuset de cémentation.
E E . Ouverture de la caisse pour placer les éprouvettes. ”
F F . Ouverture des parois correspondant à celles de la caisse, pour placer les éprouvettes.
G. Coupe des arceaux qui soutiennent le creuset 3 ils doivent être construits en briques ou
en pierres réfractaires : ces dernières sont préférables, parce qu’elles ont moins de retrait.
H . Espace vide entre les’ arceaux pour le passage de la flamme.
I I . Passage pour la flamme aux extrémités du fourneau.
K K. Arceaux des extrémités du fourneau 3 ils sont en plein cintre dans 1 intérieur, et
surbaissés â l’extérieur à cause de l’élargissement de l’embrâsure.
L L ; Chauffe.
M M . Ouvertures pour sortir les braises.
N N . Ouverture des cheminées qui traversent la voûte et vont obliquement pour rejoindre
le grand tuyau de cheminée.
0 . Grande cheminée 3 elle doit avoir trente pieds au moins d’élévation au-dessus du rez-de-
chaussée , afin de faciliter le tirage.
P P. Mur du bâtiment portant la cheminée.
Q. Couche de gravier placé dans le foyer pour former deux inclinaisons qui facilitent le
mouvement de la flamme.
Figure 4. Coupe du fourneau dans le sens de la largeur.
A . Mur du bâtiment.
B B. Muraillement du fourneau.
C C . Parois intérieures.
D . Voûte.
E . Porte du fourneau au-dessus de la caisse , avec son châssis en fer.
F . Caisse ou creuset. •
G . Passage de la flamme entre la caisse et les parois du fourneau.
H . Voie de la flamme.
1. Arceaux pour supporter la caisse.
L . Couche de sable qui favorise la sortie de l’humidité.
M. Petite cheminée oblique qui communique dans la grande.
N . Grande cheminée.
O. Ouverture servant â nétoyer la partie inférieure de la cheminée 3 cette ouverture se
bouche.
P. Brique servant de registre pour régler le charbon du fourneau.
Q. Soupiraux pour faciliter l’évaporation de l’humidité..
P L A N C H E I I I .
FOURNEAU DE RAFRAICHISSEMENT, tome Ier. , page 507.
Figure i lC. Plan à la hauteur du fourneau.
I. Murs des côtés ou doubles muraillemens.
v x. Murs intérieurs ou parois.
3. Forme et dimension du vide intérieur.
4. Tuyère.
5. Encaissement de l’avant-foyer.
6. Bassin de l’avant-foyer.
