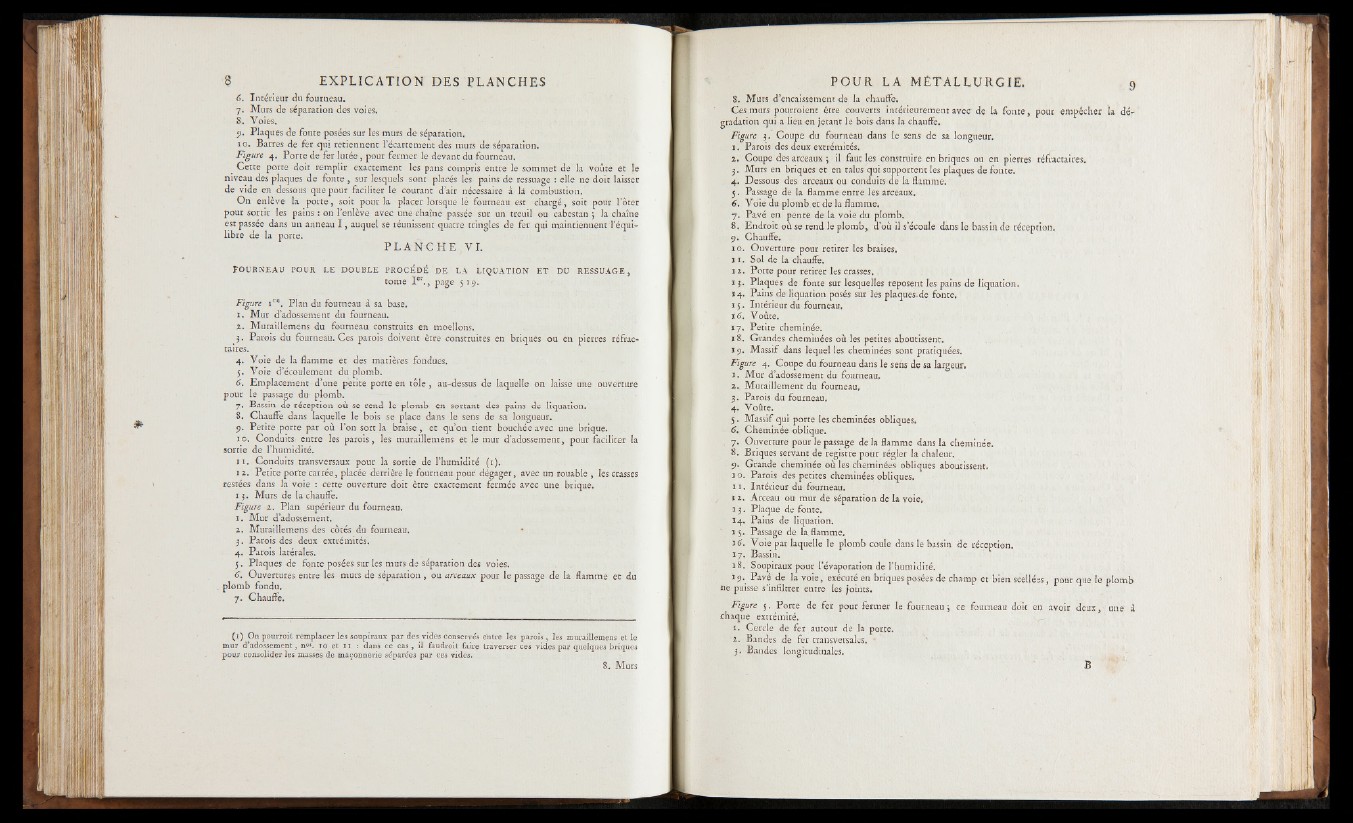

6. Intérieur du fourneau.
7. Murs de séparation des voies,
8. Voies.
9. Plaques de fonte posées sur les murs de séparation.
10. Barres de fer qui retiennent récartement des murs de séparation.
Figure 4. Porte de fer lutée, pour fermer le devant du fourneau.
Cette porte doit remplir exactement les pans compris entré le sommet de la voûte et le
niveau des plaques de fonte , sur lesquels sont placés les pains de ressuage : elle ne doit laisser
de vide en dessous que pour faciliter le courant d’air nécessaire à la combustion.
On enlève la porte, soit pour la placer lorsque lé fourneau est chargé, soit pour l ’oter
pour sortir les pains : on l’enlève avec une chaîne passée sur un treuil ou cabestan } la chaîne
est passée dans un anneau I , auquel se réunissent quatre tringles de fer qui maintiennent l’équilibre
de la porte.
P L A N C H E V I .
FOURNEAU POUR LE DOUBLE PROCEDE DE LA LIQUATION ET DU RESSUAGE,
tome I er. , page 519.
Figure i r€. Plan du fourneau à sa base.
1. Mur d’adossement du fourneau.
2. Muraillemens du fourneau construits en moellons.
3. Parois du fourneau. Ces parois doivent être construites en briques ou en pierres réfractaires.
4. Voie de la flamme et des matières fondues.
5. Voie d’écoulement du plomb.
6. Emplacement d’une petite porte en tô le , au-dessus de laquelle on laisse une ouverture
pour le passage du plomb.
7. Bassin de réception où se rend le plomb en sortant des pains de liquation.
8. Chauffe dans laquelle le bois se place dans le sens de sa longueur.
9. Petite porte par où l’on sort la braise, et qu’on tient bouchée avec une brique.
10. Conduits- entre les parois, les muraillemens et le mur d’adossement, pour faciliter la
sortie de l’humidité.
1 1 . Conduits transversaux pour la sortie de l’humidité (1).
12. Petite porte carrée, placée derrière le fourneau pour dégager, avec un rouable , les crasses
restées dans la voie : cette ouverture doit être exactement fermée avec une brique.
13. Murs de la chauffe.
Figure x. Plan supérieur du fourneau.
1. Mur d’adossement.
2. Muraillemens des côtés du fourneau.
3. Parois des deux extrémités.
4. Parois latérales.
5. Plaques de fqnte posées sur les murs de séparation des voies.
6. Ouvertures entre les murs de séparation , ou arceaux pour le passage de la flamme et du
plomb fondu.
7. Chauffe. 1
(1) On pourroit remplacer les soupiraux par des vides conservés e'ntre les parois , les muraillemens et le
mur d’adossement, n°*. 10 et 11 : dans ce ca s , il faudroit faire traverser ces vides par quelques briques
pour consolider les masses de maçonnerie séparées par ces vides.
8. Murs
8. Murs d’encaissement de la chauffe.
Ces murs pourraient être couverts intérieurement avec de la fonte, pour empêcher la dégradation
qui a lieu en jetant le bois dans la chauffe.
Figure 3. Coupe du fourneau dans le sens de sa longueur.
1. Parois des deux extrémités.
2. Coupe des arceaux ; il faut les construire en briques ou en pierres réfractaires.
3. Murs en briques et en talus qui supportent les plaques de fonte.
4. Dessous des arceaux ou conduits de la flamme.
5. Passage de la flamme entre les arceaux.
6. Voie du plomb.et de la flamme.
7. Pavé en pente de la voie du plomb.
8. Endroit ou se rend le plomb, d’où il s’écoule dans le bassin de réception.
cf. Chauffe.
10. Ouverture pour retirer les braises.
11 . Sol de la chauffe.
12. Porte pour retirer les crasses. .
13. Plaques de fonte sur lesquelles reposent les pains de liquation.
14. Pains de liquation posés sur les plaques-de fonte.
15. Intérieur du fourneau,
16. Voûte.
17. Petite cheminée.
18. Grandes cheminées où les petites aboutissent.
icf. Massif dans lequel les cheminées sont pratiquées.
Figure 4. Coupe du fourneau dans le sens de sa largeur.
1. Mur d’adossement du fourneau,
2. Muraillement du fourneau.
3. Parois du fourneau.
4. Voûte.
5. Massif qui porte les cheminées obliques,
6. Cheminée oblique.
7. Ouverture pour le passage de la flamme dans la cheminée.
8. Briques servant de registre pour régler la chaleur.
9* Grande cheminée où les cheminées obliques aboutissent.
1 o. Parois des petites cheminées obliques.
1 1 . Intérieur du fourneau.
12. Arceau ou mur de séparation de la voie.
13. Plaque de fonte.
14. Pains de liquation.
15. Passage de la. flamme.
16. Voie par laquelle le plomb coule dans le bassin de réception.
17. Bassin.
18. Soupiraux pour l’évaporation de l ’humidité.
>?• Pavé de la voie, exécuté en briques posées de champ et bien scellées, pour que le plomb
ne puisse s’infiltrer entre les joints.
Figure $. Porte de fer pour fermer le fourneau j ce fourneau doit eu avoir deux, une à
chaque extrémité.
1. Cercle de fer autour de la porte.
2. Bandes de fer transversales. *
3. Bandes longitudinales.
