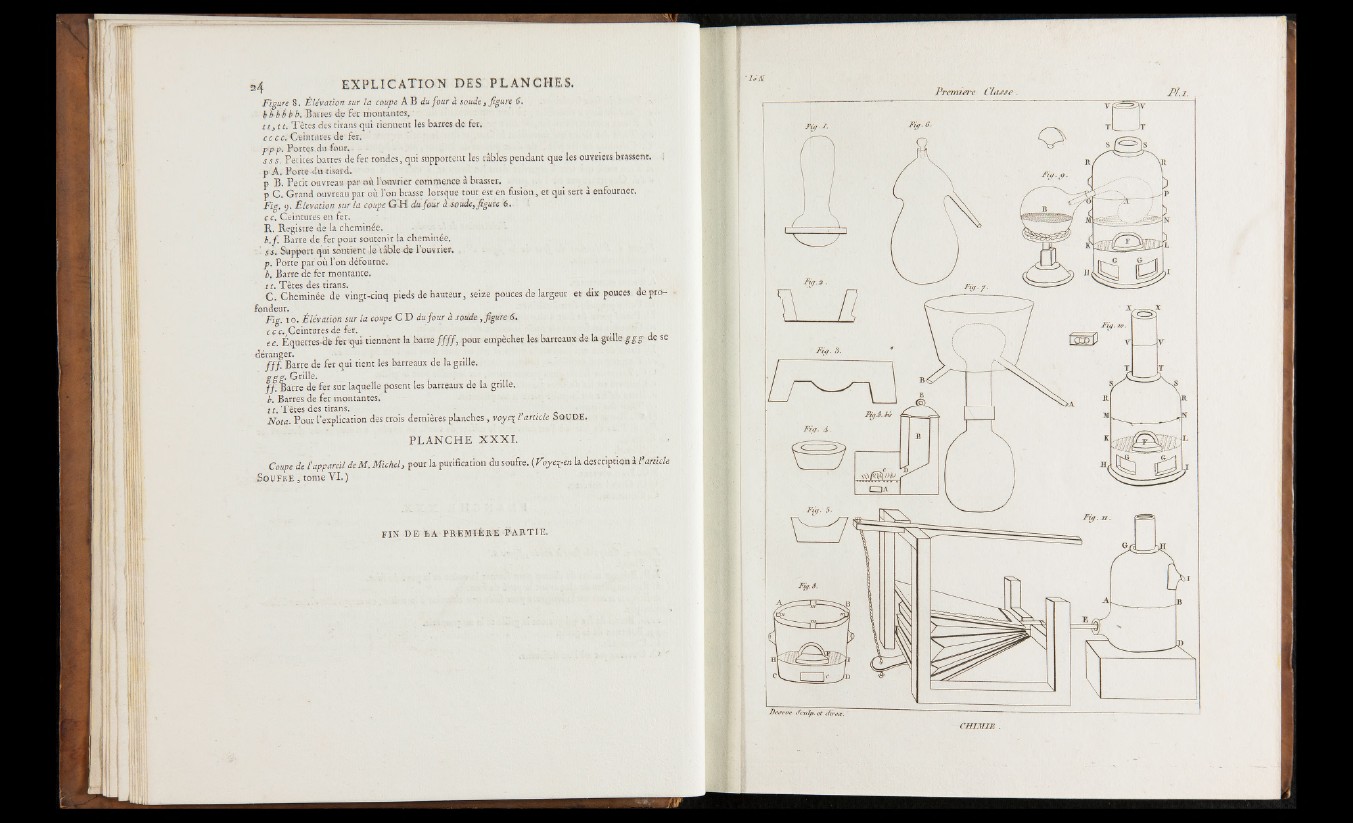

Figure 8. Élévation sur la coupe A B du four à soude j figure 6.
b b b b bb-. Bâfres de fer montantes,
t t , t t . Têtes des tirans qui tiennent les barres de fer.
cccCi Ceintures de fer.
ppp. Portas.du four.- . * . .
s s s. Petites barres de fer rondes, qui supportent les râbles pendant que les ouvriers brassent.
p A. Porte -cl u tisard.
p B. Petit ouvreau par ou Pouv-rier commence à brasser. ^
p C . Grand ouvreau par où l’on brasse lorsque tout est en fusion, et qui sert à enfourner.
Fig. <■ ). Élévation sur la coupe G H du four à soude, figure 6.
c c. Ceintures en fer.
K. Registre de la cheminée.
b. f i Barre de fer pour soutenir la cheminée.
. ss. Support qui soutient .le râble de l ’ouvrier. ,
p. Porte par où l’on défourne.
b. Barre de fer montante.
tt. Têtes des tirans.
C . Cheminée de vingt-cinq pieds de hauteur, seize pouces de largeur et dix pouces de profondeur.
Fig. i o. Élévation sur la coupe C D du four à soude, figure 6.
c c c. Ceintures de fer. . ... ,
ee. Équerres-dè fer qui tiennent la barre f f f f , pour empêcher les barreaux de la grille ggg se
déranger.
ƒƒƒ. Barre de fer qui tient les barreaux de la grille.
ggg. Grille.
ƒ ƒ Barre de fer sur laquelle posent les barreaux de la grille.
b. Barres de fer montantes.
11. Têtes des tirans. - > - o
Nota. Pour l’explication des trois dernières planches , mSM l article SOUDE.
P L A N C H E X X X I .
Coupe de tappareil deM. Michel, pour la purification du soufre. (Foye^-en la description à Parûcle
So v f k E , tome V I .)
FIN DE RA PREMIÈRE PARTIE .
