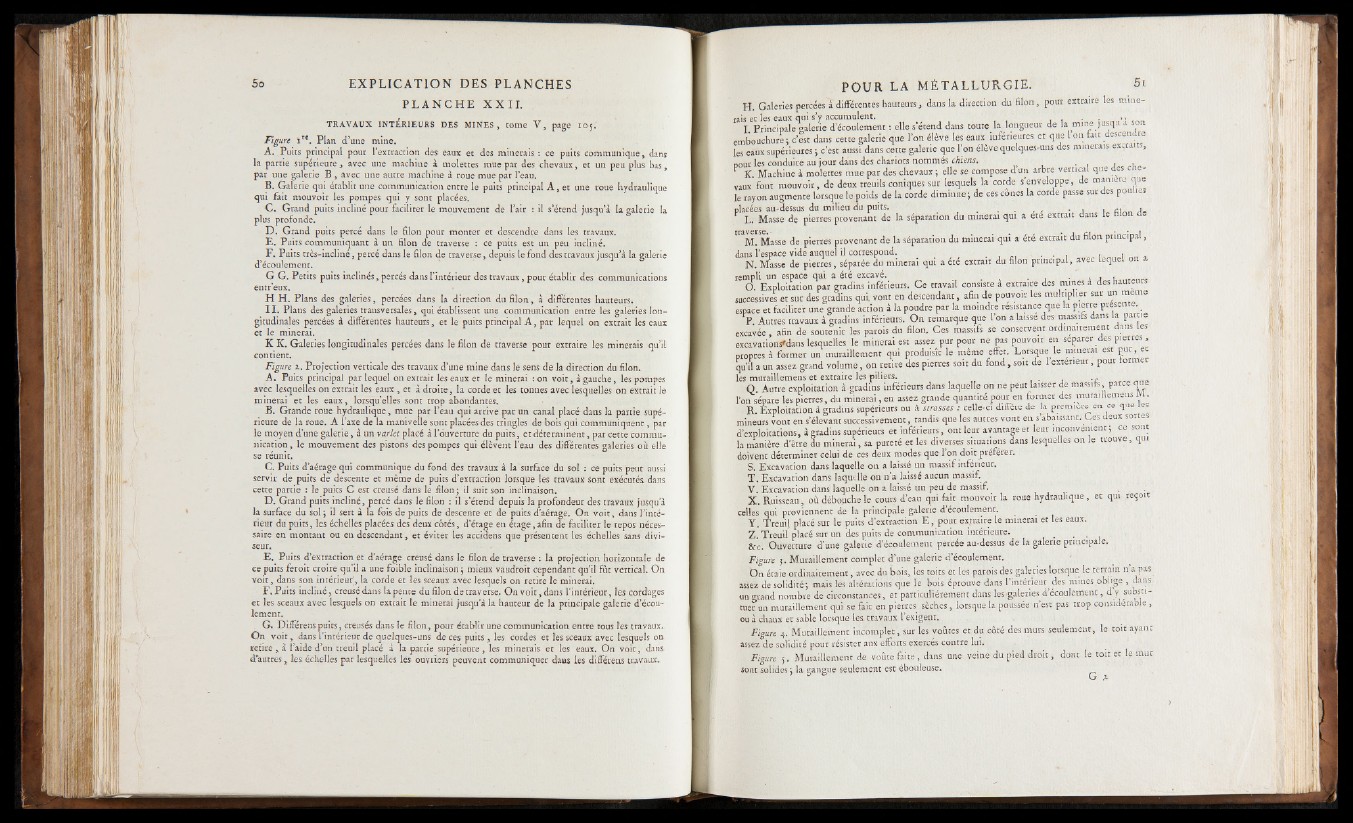

5o EXPLICATION DES PLANCHES
P L A N C H E X X I I .
TRAVAUX INTÉRIEURS DES MINES, tome V , page 105.
Figure ï re. Plan d’une mine.
A . Puits principal pour l’extraction des eaux et des minerais : ce puits communique, dans
la partie supérieure., avec une machine à molettes mue par des chevaux, et un peu plus bas,
par une galerie B , avec une autre machine à roue mue par l’eau.
B . Galerie qui établit une communication entre le puits principal A , et une roue hydraulique
qui fait mouvoir les pompes qui y sont placées,
C . Grand puits incliné pour faciliter le mouvement de l’air : il s’étend jusqu’à la galerie la
plus profonde.
D . Grand puits percé dans le filon pour monter et descendfe dans les travaux.
E . Puits communiquant à un filon de traverse : ce puits est un peu incliné.
F . Puits très-incliné, percé dans le filon de traverse, depuis le fond des travaux jusqu’à la galerie
d’écoulement.
G G. Petits puits inclinés, percés dans l’intérieur des travaux, pour établir des communications
entr’eux.
H H . Plans des galeries, percées dans la direction du filon, à différentes hauteurs.
I I . Plans des galeries transversales, qui établissent une communication entre les galeries longitudinales
percées à différentes hauteurs, et le puits principal A , par lequel on extrait les eaux
et le minerai.
K K. Galeries longitudinales percées dans le filon de traverse pour extraire les minerais qu’il
contient.
Figure 2. Projection verticale des travaux d’une mine dans le sens de la direction du filon.
A . Puits principal par lequel on extrait les eaux et le minerai : on v o it, à gauche, les pompes
avec lesquelles on extrait les eaux , et à droite, la corde et les tonnes avec lesquelles on extrait le
minerai et les eaux, lorsqu’elles sont trop abondantes.
B. Grande roue hydraulique, mue par l’eau qui arrive par un canal placé dans la partie supérieure
de la roue. A l ’axe de la manivelle sont placées des tringles de bois qui communiquent, par
le moyen d’une galerie, à un variée placé à l’ouverture du puits, et déterminent, par cette communication
, le mouvement des pistons des pompes qui élèvent l’eau des différentes galeries où elle
se réunit.
C. Puits d’aérage qui communique du fond des travaux à la surface du sol : ce puits peut aussi
servir de puits de descente et même de puits d’extraction lorsque les travaux sont exécutés dans
cette partie : le puits C est creusé dans le filon ; il suit son inclinaison.
D . Grand puits incliné, percé dans le filon : il s’étend depuis la profondeur des travaux jusqu’à
la surface du sol; il sert à la fois de puits de descente et de puits d’aérage. On voit, dans l ’intérieur
du puits, les échelles placées des deux côtés, d’étage en étage,afin de faciliter le repos nécessaire
en montant ou en descendant, et éviter les accidens que présentent les échelles sans diviseur.
E . Puits d’extraction et d’aérage creusé dans le filon de traverse 1 la projection horizontale de
ce puits feroit croire qu’il a une foible inclinaison; mieux vaudroît cependant qu’il fût vertical. On
v o it, dans son intérieur', la corde et les sceaux avec lesquels on retire le minerai.
F . Puits incliné, creusé dans la pente du filon de traverse. On vo it, dans l’intérieur, les cordages
et les sceaux avec lesquels on extrait le minerai jusqu’à la hauteur de la principale galerie d’écoulement.
G. Différens puits, creusés dans le filon, pour établir une communication entre tous les travaux..
On v o it , dans l’intérieur de quelques-uns de ces puits , les cordes et les sceaux avec lesquels on
retire ,, à l’aide d’un treuil placé à la parcie supérieure, les minerais et les eaux. On voit, dans
d’autres^ les échelles par lesquelles les ouvriers peuvent communiquer dans les différens travaux.
POUR LA MÉTALLURGIE. 5i
H. Galeries percées à différentes hauteurs, dans la direction du filon, pour extraire les mmerais
et les eaux qui s’y accumulent. . . ,v
I. Principale galerie d’écoulement : elle s’étend dans toute la longueur de la mine jusqu a son
embouchure ; c'est dans cette galerie que l’on élève les eaux inférieures et que 1 on fait descendre
les eaux supérieures ; c’est aussi dans cette galerie que l’on élève quelques-uns des minerais extraits,
nour les conduire au jour dans des chariors nommés chient. . . , 1 ,
F K Machine à molettes mue par des chevaux; elle se compose d un arbre vertical que des chevaux
font mouvoir, de deux treuils coniques sur lesquels.la corde s’enveloppe, de manière que
le rayon augmente lorsque le poids de la corde diminue ; de ces cônes la corde passe sur des poulies
placées au-dessus du milieu du puits. . . . . . • j 1 B H j .
f L. Masse de pierres provenant de la séparation du minerai qui a ete extrait dans le mon de
" ’ h t Masse de pierres provenant de la séparation du minerai qui a été extrait du filon principal,
dans l’espace vide auquel il correspond. , . „ .
N . Masse de pierres, séparée du minerai qui a été extrait du filon principal, avec lequel on a
rempli un espace qui a été excavé. 8 . . x , ,
O. Exploitation par gradins inférieurs. Ce travail consiste à extraire des mines a des hauteurs
successives et sur des gradins qui vont en descendant, afin de pouvoir les multiplier sur un même
espace et faciliter une grande action à la poudre par la moindre résistance que la pierre présente,_
P. Autres travaux à gradins inférieurs. On remarque que l’on a laisse des massifs dans la partie
excavée , afin de soutenir les parois du filon. Ces massift se conservent ordinairement dans les
excavacions'dans lesquelles le minerai est assez pur pour ne pas pouvoir epç.separer des pierres,
propres à former un muraillemenr qui produisît le même effet. Lorsque le minerai est pur, et
qu’il a un assez grand volume, on retire des pierres soir du fond, soit de 1 extérieur, pour former
les muraillemens et extraire les pilieis. . . . c „ „ „
Q. Autre exploitation à gradins inférieurs dans laquelle on ne peur laisser de massifs, parce que
l’on sépare les pierres, du minerai, en assez grande quantité pour en former des muraillemens 1 .
R. Exploitation à gradins supérieurs ou à strosses : celle-ci diffère de Ja premiers en ce que les
mineurs vont en s’élevant successivement, tandis que les autres vont en s’abaissantfCes deux sortes
d’exploitations, à gradins supérieurs et inférieurs, ont leur avantage et leur inconvénient; ce sont
la manière d’être du minerai, sa pureté et les diverses situations dans lesquelles on le trouve, qui
doivent déterminer celui de ces deux modes que 1 on doit préférer.
S . E x c a v a t i o n d a n s l a q u e l l e o n a la is s é u n m a s s i f in f é r i e u r .
T . E x c a v a t i o n d a n s l a q u e l l e o n n ’a la i s s é a u c u n m a s s i f
V . E x c a v a t i o n d a n s l a q u e l l e o n a la is s é u n p e u d e m a s s i f .
X . Ruisseau, où débouche le cours d’eau qui fait mouvoir la roue hydraulique , et qui reçoit
celles qui proviennent de la principale galerie d’écoulement.
Y . Treuil placé sur le puits d’extraction E , pour extraire le minerai et les eaux.
Z. Treuil placé sur un des puits de communication intérieure. _ . . .
&C. Ouverture d’une galerie d’'écoulement percée au-dessus de la galerie principale.
Figure 5. Muraillemenr complet d’une galerie d’écoulement.
On étaie ordinairement, avec du bois, les toics et les parois des galeries lorsque le terpain n a pas
assez de solidité; mais les altérations que le bois éprouve dans l’intérieur des mines oblige , dans
un grand nombre de circonstances, et particuliérement dans les-galenes d’écoulement, d y substituer
un muraillement qui se fait en pierres sèches, lorsque la poussée n’est pas trop considérable,
ou à chaux et sable lorsque les travaux l’exigent.
Figure 4 . M u r a i l l e m e n t i n c o m p l e t , s u r le s v o û t e s e t .d u c ô t é d e s m u r s s e u l e m e n t , l e t o i t a y a n t
a s s e z d e s o l i d i t é p o u r r é s i s t e r a u x e f fo r t s e x e r c é s c o n t r e lu i .
Figure ; . M u r a i l l e m e n r d e v o û t e fib r e , d a n s u n e v e i n e d u p i e d d r o i t , d o n t l e t o i t e t l e m u r
s o n t s o l id e s ; l a g a n g u e s e u l em e n t e s t é b o u l e u s e . ' ■ '
