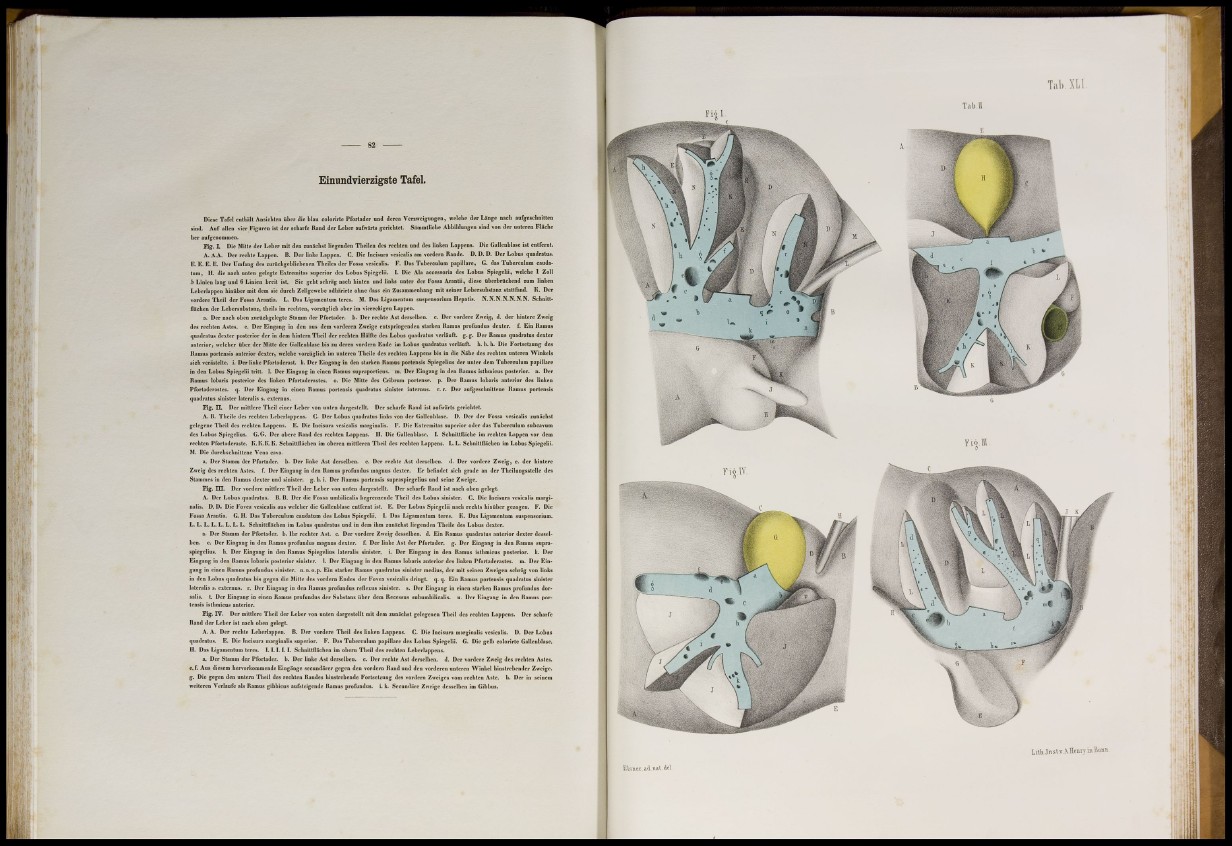

Einundvierzigste Tafel.
Diese Tafel enthält Ansichten über die blau colorirtc Pfortader und deren Verzweigungen, welche der Länge nach aufgeschnitten
sind. Auf allen vier Figuren ist der scharfe Rand der Leber aufwärts gerichtet. Sümmlliche Abbildungen sind von der unteren Fläche
her aufgenommen.
Fig. I. Die Mitte der Leber mit den zunächst liegenden Theilen des rechten und des linken Lappens. Die Gallenblase ist entfernt.
A. A.A. Der rechte Lappen. B. Der linke Lappen. C. Die Incisura vesicalis am vordem Rande. D. D. D. Der Lobus quadratus.
E. E. E. E. Der Umfang des zurückgebliebenen Thcilcs der Fossa vesicalis. F. Das Tulierculum papilläre, G. das Tuberculum caudatum,
II. die nach unten gelegte Extremitas superior des Lobus Spiegeiii. I. Die Ala accessoria des Lobus Spicgelii, welche X Zoll
5 Linien lang und 6 Linien breit ist. Sic geht schräg nach hinten und links unter der Fossa Arantii, diese überbrückend zum linken
Lcberlappen hinüber mit dem sie durch Zellgewebe adhärirte ohne dass ein Zusammenhang mit seiner Lebersubstanz stattfand. Ii. Der
vordere Thcil der Fossa Arantia. L. Das Ligamentum leres. M. Das Ligamentum suspensorium Ilepalis. N.N.N.N.N.N.N. Schnittflächen
der Lebersubstanz, tlicils im rcchten, vorzüglich aber im viereckigen Lappen.
a. Der nach oben zurückgelegte Stamm der Pfortader. b. Der rechte Ast derselben, c. Der vordere Zweig, d. der hintere Zweig
des rcchten Astes, c. Der Eingang in den aus dem vorderen Zweige entspringenden starken Ramus profundus dexter. f. Ein Ramus
quadratus dexter posterior der in dem hintern Theil der rechten Hälfte des Lobus quadratus verläuft, g.g. Der Ramus quadratus dexter
anterior, welcher über der Milte der Gallenblase bis zu deren vordem Ende im Lobus quadratus verläuft, h. Ii. h. Die Fortsetzung des
Ramus portensis anterior dexter, welche vorzüglich im unteren Tbeile des rechten Lappens bis in die Nähe des rechten unteren Winkels
sich verästelte, i. Der linke Pfortaderasl. k. Der Eingang in den starken Ramus portensis Spiegclius der unter dem Tuberculum papilläre
in den Lobus Spicgelii tritt. 1. Der Eingang in einen Ramus supraporlicus. m. Der Eingang in den Ramus isthmicus posterior, n. Der
Ramus lobaris posterior des linken Pfortadcrasles. o. Die Mitte des Cribrum portense. p. Der Ramus lobaris anterior des linken
Pfortaderastes, q. Der Eingang in einen Ramus portensis quadratus sinisler internus, r. r. Der aufgeschnittene Ramus portensis
quadratus sinisler lateralis s. externus.
Fig. II. Der mittlere Theil einer Leber von unten dargestellt. Der scharfe Rand ist aufwärts gerichtet.
A. ß. Thcile des rechten Lebcrlappens. C- Der Lobus quadratus links von der Gallenblase. D. Der der Fossa vesicalis zunächst
gelegene Theil des rechten Lappens. E. Die Incisura vesicalis marginalis. F. Die Extremitas superior oder das Tuberculum subeavum
des Lobus Spiegelius. G.G. Der obere Rand des rechten Lappens. II. Die Gallenblase. I. Schnittflächc im rechten Lappen vor dem
rechten Pforladcrasle. H.K.H.K. Schnittflächen im oberen mittleren Theil des rcchten Lappens. L.L. Schnittflächen im Lobus Spicgelii.
M. Die durchschnittene Vena cava.
a. Der Stamm der Pfortader. b. Der linke Ast derselben, c. Der rechte Ast derselben, d. Der vordere Zweig, e. der hintere
Zweig des rechten Astes, f. Der Eingang in den Ramus profundus inagnus dexter. Er befindet sich grade an der Theilungsstellc des
Stammes in den Ramus dexter und sinisler. g. h. i. Der Ramus portensis supraspiegelius und seine Zweige.
Fig. HI. Der vordere mittlere Thcil der Leber von unten dargestellt. Der scharfe Rand ist nach oben gelegt.
A. Der Lobus quadratus. B. B. Der die Fossa umbilicalis begrenzende Theil des Lobus sinisler. C. Die Iucisura vesicalis marginalis.
D. D. Die Fovea vesicalis aus welcher die Gallenblase entfernt ist. E. Der Lobus Spicgelii nach rechts hinüber gezogen. F. Die
Fossa Aranlia. G. II. Das Tuberculum caudatum des Lobus Spiegeiii. I. Das Ligamentum tcres. K. Das Ligamentum suspensorium.
L. L. L. L. L. L. L. L. Schnittflächen im Lobus quadratus und in dem ihm zunächst liegenden Tbeile des Lobus dexter.
a. Der Stamm der Pforladcr. b. Ihr rechter Ast. c. Der vordere Zweig desselben, d. Ein Ramus quadratus anterior dexter desselben.
e. Der Eingang in den Ramus profundus magnus dexter. f. Der linke Ast der Pfortader. g. Der Eingang in den Ramus supraspiegelius.
h. Der Eingang in den Ramus Spiegclius lateralis sinistcr. i. Der Eingang in den Ramus isthmicus posterior, k. Der
Eingang in den Ramus lobaris posterior sinistcr. 1. Der Eingang in den Ramus lobaris anterior des linken Pfortadcrasles. m. Der Eingang
in einen Ramus profundus sinisler. n. n.o.p. Ein starker Ramus quadratus sinisler medius, der mit seinen Zweigen schräg von links
in den Lobus quadratus bis gegen die Mille des vordem Endes der Fovea vesiealis dringt, q. q. Ein Ramus portensis quadratus sinistcr
lateralis s. externus. r. Der Eingang in den Ramus profundus reflexus sinistcr. s. Der Eingang in einen starken Ramus profundus dorsalis.
L Der Eingang in einen Ramus profundus der Substanz über dem Recessus subumbilicalis. u. Der Eingang in den Ramus portensis
isthmicus anterior.
Fig. IV. Der mittlere Thcil der Leber von unten dargestellt mit dem zunächst gelegenen Thcil des rcchten Lappens. Der scharfe
Rand der Leber ist nach oben gelcgl.
A. A. Der rechte Lcberlappen. ß. Der vordere Theil des linken Lappens. C. Die Incisura marginalis vesiealis. D. Der Lobus
quadratus. E. Die Incisura marginalis superior. F. Das Tuberculum papilläre des Lohns Spiegclii. G. Die gelb colorirtc Gallenblase.
II. Das Ligamentum teres. 1.1.1.1.1. Schnittflächen im obern Thcil des rcchtcn Lcberlappens.
a. Der Stamm der Pfortader. b. Der linke Ast derselben, c. Der rechte Ast derselben, d. Der vordere Zweig des rechten Astes,
e. f. Aus diesem hervorkommende Eingänge secundärer gegen den vordem Rand und den vorderen unteren Winkel hinstrebender Zweige,
g. Die gegen den untern Theil des rechten Randes hinslrcbende Fortsclzung des vordem Zweiges vom rechten Aste. h. Der in seinem
weiteren Verlaufe als Ramus gibbicus aufsteigende Ramus profundus, i. k. Sccundiirc Zweige desselben im Gibbus.
Tab.XLl
Elsne.r.ad. nat. del
Lith Jnst v.A.Henry in Bonn
T a b «
