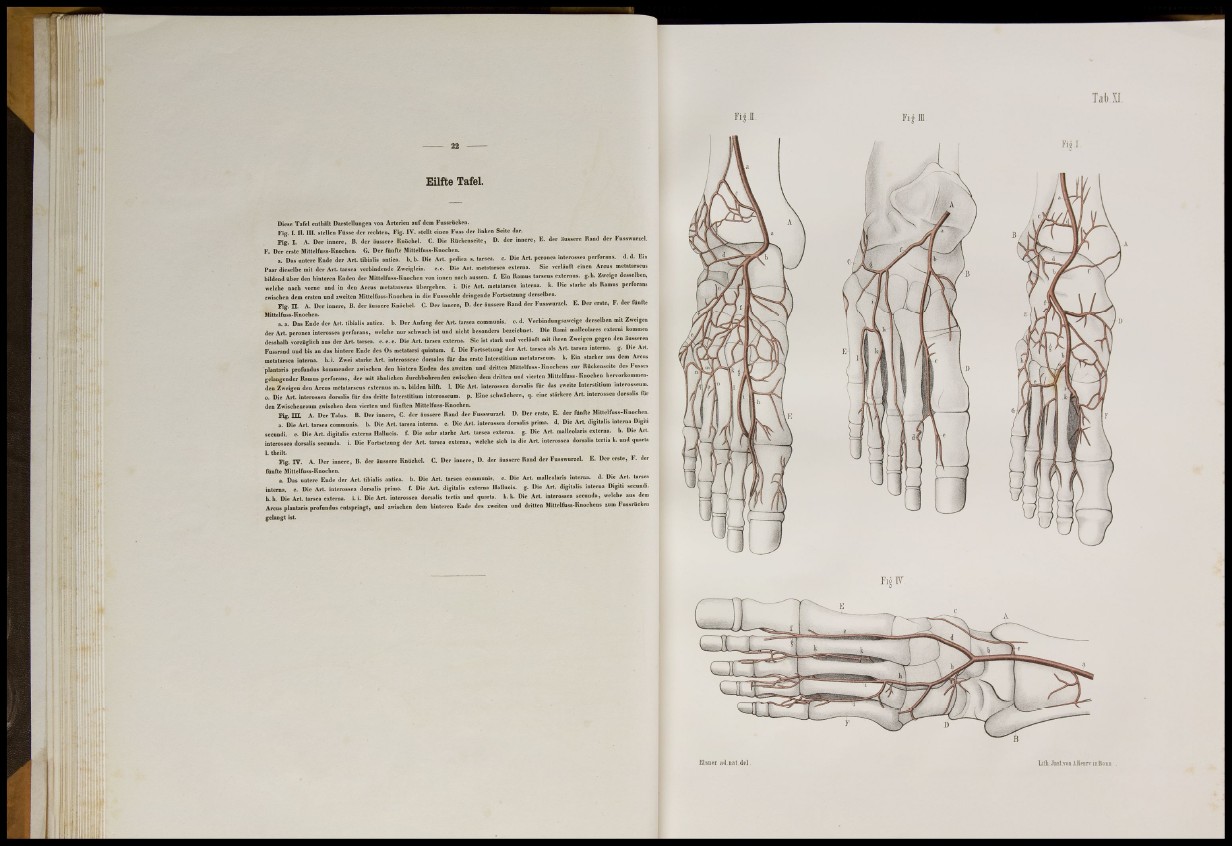

Eilfte Tafel.
Diese Tafel enthält Darstellungen von Arterien auf dem Fussrücken.
Fig. I. II. III. stellen Füsse der rechten, Fig. IV. stellt einen Fuss der linken Seite dar.
Fig. I. A. Der innere, B. der äussere Knöchel. C. Die Rückenseitc, D. der innere, E. der äussere Kand der Fusswurzel.
F. Der erste Mittelfuss-Knochcn. G. Der fünfte Mittelfuss-Knochen.
a. Das untere Ende der Art. tibialis antica. b. b. Die Art. pediea s. tarsea. c. Die Art. peronea interossea perforans. d. d. Ein
Paar dieselbe mit der Art. tarsea verbindende Zweiglcin. e.e. Die Art. metntarsea externa. Sie verläuft einen Arcus melatarscus
bildend über den hinteren Enden der Mittelfuss-Knochen von innen nach aussen, f. Ein Ramus tarseus externus. g.h. Zweige desselben,
welche nach vorne und in den Arcus melatarscus übergehen, i. Die Art. metatarsca interna, k. Die starke als Ramus perforans
zwischen dem ersten und zweiten Mittclfuss-Knochen in die Fusssohle dringende Fortsetzung derselben.
Fig. n. A. Der innere, B. der äussere Knöchel. C. Der innere, D. der äussere Rand der Fusswurzel. E. Der erste, F. der fünfte
Mittelfuss-Knochcn.
a. a. Das Ende der Art. tibialis antica. b. Der Anfang der Art. tarsea communis, e. d. Verbindungszweige derselben mit Zwc.gen
der Art. peronea interossea perforans, welchc nur schwach ist und nicht besonders bezeichnet. Die Rami malleolares externi kommen
desshalb vorzüglich aus der Art. tarsea. e. e. e. Die Art. tarsea externa. Sie ist stark und verläuft mit ihren Zweigen gegen den äusseren
Fussrand und bis an das hintere Ende des Os metatarsi quintum. f. Die Fortsetzung der Art. tarsea als Art. tarsea interna, g. Die Art.
metatarsca interna, h.i. Zwei starke Art. intcrosseac dorsales für das erste Intcrstitium metatarscum. k. Ein starker aus dem Arcus
plantaris profundus kommender zwischen den hintern Enden des zweiten und dritten Mittelfuss-Knochens zur Rückenseite des Fusses
gelangender Ramus perforans, der mit ähnliehen durchbohrenden zwischen dem dritten und vierten Mittelfuss-Knochen hervorkommenden
Zweigen den Arcus mctatarscus externus m. n. bilden hilft. 1. Die Art. interossea dorsalis für das zweite Interstitium interosscum.
0. Die Art. interossea dorsalis für das dritte Intcrstitium interosscum. p. Eine schwächere, q. eine stärkere Art. interossea dorsalis für
den Zwischenraum zwischen dem vierten und fünften Mittelfuss-Knochen.
Fig. HL A. Der Talus. B. Der innere, C. der äussere Rand der Fusswurzel. D. Der erste, E. der fünfte Mittelfuss-Knochen.
a. Die Art. tarsea communis, b. Die Art. tarsea interna, c. Die Art. interossea dorsalis prima, d. Die Art. digitalis interna Digiti
secundi. e. Die Art. digitalis externa Hallucis. f. Die sehr starke Art. tarsea externa, g. Die Art. malleolaris externa, h. Die Art.
interossea dorsalis secunda. i. Die Fortsetzung der Art. tarsea externa, welche sich in die Art. interossea dorsalis tertia k. und quarta
1. tbeilt.
Fig. IV. A. Der innere, B. der äussere Knöchel. C. Der innere, D. der äussere Rand der Fusswurzcl. E. Der erste, F. der
fünfte Mittelfuss-Knochen.
a. Das untere Ende der Art. tibialis antica. b. Die Art. tarsea communis, c. Die Art. malleolaris interna, d. Die Art. tarse»
interna, e. Die Art. interossea dorsalis prima, f. Die Art. digitalis externa Hallucis. g. Die Art. digitalis interna Digiti secundi.
h.h. Die Art. tarsea externa, i. i. Die Art. interossea dorsalis tertia und quarta. k. k. Die Art. interossea secunda, welche aus dem
Arcus plantaris profundus entspringt, und zwischen dem hinteren Ende des zweiten und dritten Mittelfuss-Knochens zum Fussrücken
gelangt ist
Ebner nd.nat del Lilli Jnsl .von AJIenry in Bonn
